如图所示为两电源的图像.则下列说法正确的是答案解析

（1）（8分）根据“验证牛顿第二定律”的实验完成下面的题目

①有关实验以及数据处理，下列说法正确的是
A．应使沙和小桶的总质量远小于小车和砝码的总质量，以减小实验误差
B．可以用天平测出小桶和砂的总质量m₁及小车和砝码总质量m₂；根据公式a=m₁g/m₂求出小车的加速度
C．处理实验数据时采用描点法画图像，是为了减小误差
D．处理实验数据时采用a-1/M图像，是为了便于根据图线直观的作出判断
②某学生在平衡摩擦力时，把长木板的端垫得过高，使得倾角偏大。他所得到a-F关系可用图中哪根图线表示？       （图中a是小车的加速度，F是细线作用于小车的拉力）

③某学生将实验装置如上图安装好，准备接通电源后开始做实验，但他的装置图中有两个明显的错误：           ；
（2）（10分）用伏安法测量一定值电阻的实验，所用的器材及规格如下：
待测电阻R_X（约100Ω）
直流毫安表（量程0-10mA，内阻50Ω）
直流电压表（量程0-3V，内阻5kΩ）
直流电源（输出电压3V，内阻可不计）
滑动变阻器（0-15Ω，允许最大电流1A）
电键一只，导线若干。
①根据所给器材的规格和实验要求，设计电路，并在图甲和图乙中补画出正确的连接线

一实验员按电路图完成正确连接，在开关闭合后，发现电压表和电流表均无示数。现用多用电表检查电路故障，需要检测的有：电源．开关．变阻器．待测电阻．5根导线以及电路中1至10的各连接点。已知电压表和电流表均无故障。
②为了检测变阻器．待测电阻以及5根导线，在连接点1．10已接好的情况下，应当选用多用电表的        档；在连接点1．10同时断开的情况下，应当选用多用电表的         档。
③在开关闭合情况下，若测得6．7两点间的电压接近电源的电动势，则表明_        _                     可能有        故障。

如图所示为两个不同闭合电路中两个不同电源的图像，则下列说法正确的是（ ）

A.电动势，发生短路时的电流

B.电动势，内阻

C.电动势，内阻

D.电流相同时，电源1的输出功率大

如图所示为两个不同闭合电路中两个不同电源的U—I图像，则下列说法中正确的是（ ）

A.电动势E1=E2，短路电流I1>I2

B.电动势E1=E2，内阻r1>r2

C.电动势E1>E2，内阻r1<r2

D.当两电源的工作电流变化量相同时，电源2的路端电压变化较大

如图所示为两个不同闭合电路中两个不同电源的图像，则下列说法中正确的是

A．电动势，发生短路时的电流

B．电动势，内阻

C．电动势，内阻

D．当电源的工作电流变化相同时，电源2的路端电压变化较大

(1)如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与打点计时器相连，打点计时器接50H_Z交流电。小车的质量为m₁ ，小桶及砝码的总质量为m₂，实验过程中用小桶和砝码受到的重力当作小车所受的合外力。

①下列说法正确的是______。

A．每次改变小车质量时，应重新平衡摩擦力

B．实验时应先接通打点计时器电源，再释放小车

C．本实验m2应远大于m1

D．在用图像探究加速度与质量关系时，应作a-图像

(1)如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与打点计时器相连，打点计时器接50H_Z交流电。小车的质量为m₁ ，小桶及砝码的总质量为m₂ ，实验过程中用小桶和砝码受到的重力当作小车所受的合外力。

①下列说法正确的是______。

A．每次改变小车质量时，应重新平衡摩擦力

B．实验时应先接通打点计时器电源，再释放小车

C．本实验m₂应远大于m₁

D. 在用图像探究加速度与质量关系时，应作a-图像

②实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的a一F图像，可能是图中的图线_______。(选填“甲”、“乙”、“丙”)

③如图所示为某次实验得到的纸带，纸带中相邻计数点间的距离已标出，相邻计数点间还有四个点没有画出。由此可求得小车的加速度大小________²。（结果保留三位有效数字）

 (2)在“测定某电阻丝的电阻率”实验中

①用螺旋测微器测量电阻丝直径，如图所示，则电阻丝的直径是________ mm.

②用多用表的欧姆挡粗测电阻丝的阻值，已知电阻丝阻值很大，约为20kΩ。下面给出的操作步骤中，合理的实验步骤顺序是__________(填写相应的字母)

a．将两表笔短接，调节欧姆挡调零旋钮使指针对准刻度盘上欧姆挡的零刻度

b．将两表笔分别连接到被测电阻丝的两端，读出阻值后，断开两表笔

c．旋转选择开关，使其尖端对准欧姆挡的“×1 k”挡

d．旋转选择开关，使其尖端对准“OFF”挡，并拔出两表笔

③若用电流表和电压表精确测量此电阻丝的阻值，实验室提供下列可供选用的器材：

电压表V(量程3 V，内阻约50 kΩ)

电流表A₁(量程200 μA，内阻约200 Ω)

电流表A₂(量程5 mA，内阻约20 Ω)

电流表A₃(量程0.6 A，内阻约1 Ω)

滑动变阻器R(最大值500 Ω)

电源E(电动势4.5 V，内阻约0.2 Ω)

开关S导线

a．在所提供的电流表中应选用________(填字母代号)．

b．在虚线框中画出测电阻的实验电路．

④根据上面测得的数据，即可求出该电阻丝的电阻率，若测得电阻丝长度为L，直径为d，在③中正确操作后得到电压表示数为U，电流表示数为I，则该金属丝的电阻率为__________．

根据有关实验，回答问题：

1.图甲中游标卡尺读数为    cm。

2.如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，计时器接50H_Z交流电。小车的质量为M，小桶（及砝码）的质量为m。

①（2分）下列说法正确的是         。

A．每次改变小车质量时，应重新平衡摩擦力

B．实验时应先释放小车后接通电源

C．本实验m应远大于M

D．在用图像探究加速度与质量关系时，应作a-图像

②（2分）实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，用细线通过定滑轮挂上重物让小车匀加速下滑，不断改变重物的质量m，测出对应的加速度a，则小车加速度a与所挂重物质量m的关系可能是下图中的图线        。(选填“甲”、“ 乙”、“ 丙”)

③（2分）某同学平衡摩擦力后，控制小桶（及砝码）质量不变，研究小车加速度与其质量的关系，得到了如图戊所示的a-1/M图像，图像末端不是直线的原因是              。（请用文字表述）

3.测定木块与长木板之间的动摩擦因数时，采用如图所示的装置，图中长木板水平固定．下图为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出．从纸带上测出x₁=3.20cm，x₂=4.52cm，x₅=8.42cm，x₆=9.70cm．则木块加速度大小a=        m/s²(保留两位有效数字)．

根据有关实验，回答问题：

1.图甲中游标卡尺读数为    cm。

2.如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，计时器接50H_Z交流电。小车的质量为M，小桶（及砝码）的质量为m。

①（2分）下列说法正确的是         。

A．每次改变小车质量时，应重新平衡摩擦力

B．实验时应先释放小车后接通电源

C．本实验m应远大于M

D．在用图像探究加速度与质量关系时，应作a-图像

②（2分）实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，用细线通过定滑轮挂上重物让小车匀加速下滑，不断改变重物的质量m，测出对应的加速度a，则小车加速度a与所挂重物质量m的关系可能是下图中的图线        。(选填“甲”、“ 乙”、“ 丙”)

③（2分）某同学平衡摩擦力后，控制小桶（及砝码）质量不变，研究小车加速度与其质量的关系，得到了如图戊所示的a-1/M图像，图像末端不是直线的原因是              。（请用文字表述）

3.测定木块与长木板之间的动摩擦因数时，采用如图所示的装置，图中长木板水平固定．下图为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出．从纸带上测出x₁=3.20cm，x₂=4.52cm，x₅=8.42cm，x₆=9.70cm．则木块加速度大小a=         m/s²(保留两位有效数字)．

根据有关实验，回答问题：
【小题1】图甲中游标卡尺读数为   cm。

【小题2】如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，计时器接50H_Z交流电。小车的质量为M，小桶（及砝码）的质量为m。
①（2分）下列说法正确的是        。

A．每次改变小车质量时，应重新平衡摩擦力

B．实验时应先释放小车后接通电源

C．本实验m应远大于M

D．在用图像探究加速度与质量关系时，应作a-图像

如图所示为闭合电路中两个不同电源的U—I图像，则下列说法中正确的是（      ）

A．电动势E1=E2，短路电流I1>I2

B．电动势E1=E2，内阻r1>r2

C．电动势E1>E2，内阻r1>r2

D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大

如图所示为闭合电路中两个不同电源的U—I图像，则下列说法中正确的是(      )

A．电动势E₁=E₂，短路电流I₁>I₂

B．电动势E₁=E₂，内阻r₁>r₂

C．电动势E₁>E₂，内阻r₁>r₂

D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大

如图所示为闭合电路中两个不同电源的U—I图像，则下列说法中正确的是（     ）

该同学对于该实验的认识，下列说法中正确的是 ________________

该实验应用了等效替代的思想方法

B．该实验应用了控制变量的思想方法

C．实验时应先释放小车后接通电源

D．实验中认为细绳对小车拉力F等于砂和砂桶总重力，

其前提必须保证砂和砂桶总质量远远大于小车的质量

如图乙所示是该同学在某次实验中利用打点计时器打出的一条纸带，A、B、C、D、E、F是该同学在纸带上选取的六个计数点，其中计数点间还有若干个点未标出，设相邻两个计数点间的时间间隔为T。该同学用刻度尺测出AC间的距离为，BD间的距离，则打B点时小车运动的速度= _____________。小车运动的加速度a=___________________.

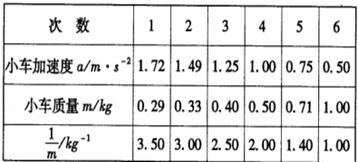

某实验小组在实验时保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的数据如表中所示．根据表中数据，在图丙坐标纸中作出F不变时a与的图像 ．

 选做题(请从A、B和C三小题中选定两小题作答，并在答题卡上把所选题目对应字母后的方框涂满涂黑．如都作答，则按A、B两小题评分．)

A．(选修模块3-3)(12分)

⑴下列说法中正确的是  ▲

A．液体表面层分子间距离大于液体内部分子间距离，液体表面存在张力

B．扩散运动就是布朗运动

C．蔗糖受潮后会粘在一起，没有确定的几何形状，它是非晶体

D．对任何一类与热现象有关的宏观自然过程进行方向的说明，都可以作为热力学第二定律的表述

⑵将1ml的纯油酸加到500ml的酒精中，待均匀溶解后，用滴管取1ml油酸酒精溶液，让其自然滴出，共200滴．现在让其中一滴落到盛水的浅盘内，待油膜充分展开后，测得油膜的面积为200cm²，则估算油酸分子的大小是  ▲  m（保留一位有效数字）．

⑶如图所示，一直立的汽缸用一质量为m的活塞封闭一定量的理想气体，活塞横截面积为S，汽缸内壁光滑且缸壁是导热的，开始活塞被固定，打开固定螺栓K，活塞下落，经过足够长时间后，活塞停在B点，已知AB=h，大气压强为p₀，重力加速度为g．

①求活塞停在B点时缸内封闭气体的压强；

②设周围环境温度保持不变，求整个过程中通过缸壁传递的热量Q（一定量理想气体的内能仅由温度决定）．

B．(选修3-4试题)

⑴（4分）下列说法正确的是  ▲

A．泊松亮斑有力地支持了光的微粒说，杨氏干涉实验有力地支持了光的波动说。

B．从接收到的高频信号中还原出所携带的声音或图像信号的过程称为解调

C．当波源或者接受者相对于介质运动时，接受者往往会发现波的频率发生了变化，这种现象叫多普勒效应。

D．考虑相对论效应，一条沿自身长度方向运动的杆，其长度总比杆静止时的长度小

⑵如图所示，真空中有一顶角为75^o，折射率为n =的三棱镜．欲使光线从棱镜的侧面AB进入，再直接从侧面AC射出，求入射角θ的取值范围为   ▲   。

⑶(4分) 一列向右传播的简谐横波在某时刻的波形图如图所示。波速大小为0.6m/s，P质点的横坐标x = 96cm。求：

①波源O点刚开始振动时的振动方向和波的周期；

②从图中状态为开始时刻，质点P第一次达到波峰时间。

C．(选修模块3-5)(12分)

⑴．氦原子被电离一个核外电子，形成类氢结构的氦离子。已知基态的氦离子能量为E₁ =－54.4eV，氦离子能级的示意图如图所示。在具有下列能量的光子中，不能被基态氦离子吸收的是   ▲

A．60.3eV          B． 51.0 eV

C．43.2eV          D．54.4 eV

⑵一个静止的，放出一个速度为2.22×10⁷m/s的粒子，同时产生一个新核，并释放出频率为ν=3×10¹⁹Hz的γ光子。写出这种核反应方程式   ▲   ；这个核反应中产生的新核的速度为  ▲  ；因γ辐射而引起的质量亏损为  ▲  。(已知普朗克常量h=6.63×10^-34J·s)

⑶如图，滑块A、B的质量分别为m₁与m₂，m₁＜m₂，置于光滑水平面上，由轻质弹簧相连接，用一轻绳把两滑块拉至最近，弹簧处于最大压缩状态后绑紧，接着使两滑块一起以恒定的速度v₀向右滑动．运动中某时刻轻绳突然断开，当弹簧恢复到其自然长度时，滑块A的速度正好为零。则：

①弹簧第一次恢复到自然长度时，滑块B的速度大小为   ▲ ；

②从轻绳断开到弹簧第一次恢复到自然长度的过程中，弹簧释放的弹性势能E_p =   ▲ 。
