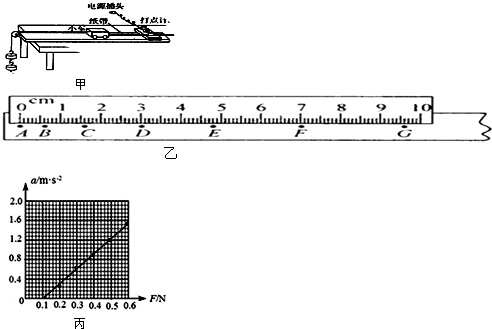

用图甲所示的实验装置验证牛顿第二定律(交流电频率为50Hz).

(一)            如图乙所示是某同学通过实验得到的一条纸带.他在纸带上取A、B、C、D、E、F、G等7个计数点(每相邻两个计数点之间还有4个点没有画出).将毫米刻度尺放在纸带上.

根据图乙可知，打下E点时小车的速度为           m/s，小车的加速度为           m/s².(计算结果均保留两位有效数字)

(二)另一同学在该实验中得到如下一组实验数据(表中F表示细线对小车的拉力，a表示小车的加速度)：

(1)请在图丙所示的坐标系中画出a一F图线：

  (2)根据图表分析，实验操作中存在的问题可能是            (填字母序号)

A．没有平衡摩擦力

B．平衡摩擦力时木板倾角过小

C．平衡摩擦力时木板倾角过大

D．小车质量太大

E．砂桶和砂的质量太大

用图甲所示的实验装置验证牛顿第二定律（交流电频率为50Hz）：

（一）如图乙所示是某同学通过实验得到的一条纸带，他在纸带上取A、B、C、D、E、F、G等7个计数点（每相邻两个计数点之间还有4个点没有画出），将毫米刻度尺放在纸带上。

根据图乙可知，打下E点时小车的速度为____m/s．小车的加速度为____m／s²。（计算结果均保留两位有效数字）
（二）另一同学在该实验中得到如下一组实验数据（表中F表示细线对小车的拉力，a表示小车的加速度）：

（1）请在图丙所示的坐标系中画出a-F图线；

（2）根据图表分析，实验操作中存在的问题可能是____（填字母序号）
A、没有平衡摩擦力
B、平衡摩擦力时木板倾角过小
C、平衡摩擦力时木板倾角过大
D、小车质量太大
E、砂桶和砂的质量太大

用图甲所示的实验装置验证牛顿第二定律（交流电频率为50Hz）：

（1）如图乙所示是某同学通过实验得到的一条纸带，他在纸带上取A、B、C、D、E、F、G等7个计数点（每相邻两个计数点之间还有4个点没有画出），将毫米刻度尺放在纸带上。根据图乙可知，打下E点时小车的速度为____m/s．小车的加速度为____m／s²。（计算结果均保留两位有效数字）

（2）另一同学在该实验中得到如下一组实验数据（表中F表示细线对小车的拉力，a表示小车的加速度）：

①请在图丙所示的坐标系中画出a-F图线；

②根据图表分析，实验操作中存在的问题可能是__（填序号）

A、没有平衡摩擦力

B、平衡摩擦力时木板倾角过小

C、平衡摩擦力时木板倾角过大

D、小车质量太大

E、砂桶和砂的质量太大

用图甲所示的实验装置验证牛顿第二定律（交流电频率为50Hz）：

（1）如图乙所示是某同学通过实验得到的一条纸带，他在纸带上取A、B、C、D、E、F、G等7个计数点（每相邻两个计数点之间还有4个点没有画出），将毫米刻度尺放在纸带上。根据图乙可知，打下E点时小车的速度为____m/s．小车的加速度为____m／s²。（计算结果均保留两位有效数字）

（2）另一同学在该实验中得到如下一组实验数据（表中F表示细线对小车的拉力，a表示小车的加速度）：

①请在图丙所示的坐标系中画出a-F图线；

②根据图表分析，实验操作中存在的问题可能是__（填序号）
A、没有平衡摩擦力
B、平衡摩擦力时木板倾角过小
C、平衡摩擦力时木板倾角过大
D、小车质量太大
E、砂桶和砂的质量太大

用图甲所示的实验装置验证牛顿第二定律（交流电频率为50Hz）：

（一）   如图乙所示是某同学通过实验得到的一条纸带，他在纸带上取A、B、C、D、E、F、G等7个计数点（每相邻两个计数点之间还有4个点没有画出），将毫米刻度尺放在纸带上。

（二）

根据图乙可知，打下E点时小车的速度为　　　　　　m/s．小车的加速度为

　　　　　　m／s²。（计算结果均保留两位有效数字）

（二）另一同学在该实验中得到如下一组实验数据（表中F表示细线对小车的拉力，a表示小车的加速度）：

（1）       请在图丙所示的坐标系中画出a-F图线；

    （2）根据图表分析，实验操作中存在的问题可能是____（填字母序号）

        A、没有平衡摩擦力

        B、平衡摩擦力时木板倾角过小

        C、平衡摩擦力时木板倾角过大

        D、小车质量太大

E、砂桶和砂的质量太大

某同学用图甲所示的实验装置验证牛顿第二定律：

(1)备有下列器材：A.长木板；B.电磁打点计时器、低压交流电源、纸带；C.细绳、小车、砝码；D.装有细沙的小桶；E.薄木板；F.毫米刻度尺；

还缺少的一件器材是__★__.

（2）该同学得到如图所示的纸带。已知打点计时器电源频率为50Hz． A、B、C、D、E、F、G是纸带上7个计数点，两计数点之间还有四个点未画出。由此可算出小车的加速度a =    ★    m/s²    （保留两位有效数字）.

(3)将小车静止地放在水平长木板上，后面固定一条纸带，纸带穿过打点计时器。把木板不带滑轮的一端慢慢垫高如图（乙）所示，直到小车由静止开始沿木板向下滑动为止．请问这位同学的操作  ★   正确（填是、否）

(4)如果这位同学先进行(3)中的操作，然后不断改变小车的拉力F，得到M（小车质量）保持不变情况下的a—F图线是下图中的   ★   （填选项代号的字母）．

用如图1所示的实验装置验证牛顿第二定律．

①完成平衡摩擦力的相关内容：
（i）取下砂桶，把木板不带滑轮的一端垫高，接通打点计时器电源，________（选填“静止释放”或“轻轻推动”）小车，让小车拖着纸带运动．
（ii）如果打出的纸带如图2所示，则应________（选填“增大”或“减小”）木板的倾角，反复调节，直到纸带上打出的点迹________，平衡摩擦力才完成．

②如图3所示是某次实验中得到的一条纸带，其中A、B、C、D、E是计数点（每打5个点取一个计数点），其中L₁=3.07cm，L₂=12.38cm，L₃=27.87cm，L₄=49.62cm．则打C点时小车的速度为________m/s，小车的加速度是________m/s²．（计算结果均保留三位有效数字）

用如图1所示的实验装置验证牛顿第二定律．

（1）完成平衡摩擦力的相关内容：

①取下砂桶，把木板不带滑轮的一端垫高，接通打点计时器电源，轻轻推动（选填“静止释放”或“轻轻推动”）小车，让小车拖着纸带运动．

②如果打出的纸带如图2所示，则应减小（选填“增大”或“减小”）木板的倾角，反复调节，直到纸带上打出的点迹间隔均匀，平衡摩擦力才完成．

（2）如图3所示是某次实验中得到的一条纸带，其中A、B、C、D、E是计数点（每打5个点取一个计数点），其中L₁=3.07cm，L₂=12.38cm，L₃=27.93cm，L₄=49.72cm．则打C点时小车的速度为1.24m/s，小车的加速度为6.24m/s²．（计算结果保留三位有效数字）

用如图1所示的实验装置验证牛顿第二定律。

（1）下列做法正确的是 （填字母代码）

A．调节滑轮的高度，使牵引小车的细绳与长木板保持平行

B．在调节木板倾斜程度平衡小车受到的滑动摩擦力时，将装有砂的砂桶通过定滑轮拴在小车上

C．实验时，先放开小车再接通打点计时器的电源

D．通过增减小车上的砝码改变质量时，需要再次调节木板倾斜度

E．为取绳子拉力近似等于砂和砂桶总重力，应保证砂和小桶的总质量远小于小车的质量

（2）如图2所示为某次实验得到的纸带，纸带中相邻计数点间的距离已标出，相邻计数点间还有四个点没有画出。由此可求得小车的加速度大小 m/s2．

（3）保持小车的质量M不变，改变砂桶与砂的总重力F，多次实验，根据得到的数据，在a-F图象中描点（如图3所示）．结果发现右侧若干个点明显偏离直线，造成此误差的主要原因是 ．若不断增加砂桶中砂的质量，a-F图象中各点连成的曲线将不断延伸，加速度的趋向值为 。

某同学用如图9所示的实验装置验证牛顿第二定律，请回答下列有关此实验的问题：

（1）该同学在实验前准备了图9中所示的实验装置及下列辅助器材：

A．交流电源、导线

B．天平(含配套砝码)

C．秒表

D．刻度尺

E．细线、砂和小砂桶

其中不必要的器材是         (填代号)。

（2）打点计时器在小车拖动的纸带上打下一系列点迹，以此记录小车的运动情况。其中一部分纸带上的点迹情况如图10甲所示，已知打点计时器打点的时间间隔T=0.02s，测得A点到B、C点的距离分别为x₁=5.99cm、x₂=13.59cm，则在打下点迹B时，小车运动的速度v_B=          m/s；小车做匀加速直线运动的加速度a=              m/s²。（结果保留三位有效数字）

（3）在验证“质量一定，加速度a与合外力F的关系”时，某学生根据实验数据作出了如图10乙所示的a-F图象，其中图线不过原点的原因是                                ，图线在末端弯曲的原因是                               。

某同学用如图1所示的实验装置验证牛顿第二定律．

（1）该同学在实验前准备了图1中所示的实验装置及下列辅助器材：

A．交流电源、导线 　　B．天平（含配套砝码）   C．秒表　 D．刻度尺

其中不必要的器材是　　（填代号）．

（2）设盘和重物的总质量为m，小车和砝码的总质量为M．实验中用盘和重物总重力的大小作为细线对小车拉力的大小．

实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端定滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是　　（填写所选选项的序号）．

A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m的大小，使小车在盘和重物的牵引下运动，从打出的纸带判断小车是否做匀速运动．

B．将长木板的右端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去盘和重物，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动．

C．将长木板的右端垫起适当的高度，撤去纸带以及盘和重物，轻推小车，观察判断小车是否做匀速运动．

（3）实验中要进行质量m和M的选取，以下最合理的一组是　　．

A．M=20g，m=10g、15g、20g、25g、30g、40g

B．M=200g，m=20g、40g、60g、80g、100g、120g

C．M=400g，m=10g、15g、20g、25g、30g、40g

D．M=400g，m=20g、40g、60g、80g、100g、120g

（4）图2是实验中得到的一条纸带，A、B、C、D、E、F、G为7个相邻的计数点，量出相邻的计数点之间的距离分别为x₁、x₂、x₃、x₄、x₅、x₆．已知相邻的计数点之间的时间间隔为T，关于小车的加速度a的计算方法，产生误差较小的算法是　　．

A．B．

C．D．

（5）用图2所表示的数据，表示打下D点时小车的瞬时速度，表示错误的是　　．

A．B．

C．D．

（6）在验证“质量一定，加速度a与合外力F的关系”时，某学生根据实验数据作出了如图3所示的a﹣F图象，其中图线不过原点并在末端发生了弯曲，产生这种现象的原因可能有　　．

A．木板右端垫起的高度过小（即平衡摩擦力不足）

B．木板右端垫起的高度过大（即平衡摩擦力过度）

C．盘和重物的总质量m远小于车和砝码的总质量M（即m＜M）

D．盘和重物的总质量m不远小于车和砝码的总质量M．

某同学用如图甲所示的实验装置验证牛顿第二定律，请回答下列有关此实验的问题：

（1）该同学在实验前准备了图甲中所示的实验装置及下列辅助器材：

A．交流电源、导线 B．天平（含配套砝码） C．秒表 D．刻度尺 E．细线、砂和小砂桶

其中不必要的器材是 （填代号）．

（2）打点计时器在小车拖动的纸带上打下一系列点迹，以此记录小车的运动情况．其中一部分纸带上的点迹情况如图乙所示，已知打点计时器打点的时间间隔T=0.02s，测得A点到B、C点的距离分别为x1=5.99cm、x2=13.59cm，则在打下点迹B时，小车运动的速度vB= m/s；小车做匀加速直线运动的加速度a= m/s2．（结果保留三位有效数字）

（3）在验证“质量一定，加速度a与合外力F的关系”时，某学生根据实验数据作出了如图丙所示的a﹣F图象，其中图线不过原点的原因是 ，图线在末端弯曲的原因是 ．
