某同学用如图所示的电路测量多用表的内阻和内部电池的电动势答案解析

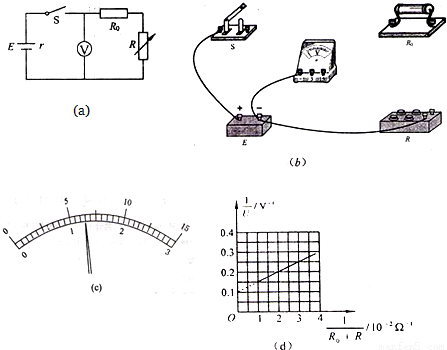

某同学利用电压表和电阻箱测定一种特殊电池的电动势（电动势E大约在9 V左右，内阻r约为50Ω)已知该电池允许输出的最大电流为150mA．该同学利用如图甲所示的电路进行实验，图中电压表的内阻约为2 kΩ，R为电阻箱，阻值范围0～9999Ω，R₀是定值电阻，阻值为20Ω，起保护电路的作用．
（1）在图甲的实物图中，已正确地连接了部分电路，请完成余下电路的连接。

（2）该同学完成电路的连接后，闭合开关S，调节电阻箱的阻值，读取电压表的示数，其中电压表的某一次偏转如图乙所示，其读数为_______V .

（3）改变电阻箱的阻值，取得多组数据，作出如图丙所示的图线，则根据该同学所作出的图线可求得该电池的电动势E =____V，内阻r =___Ω .（结果保留两位有效数字）

（4）用该电路测电动势与内阻，测量值和真实值的关系E_测___ E_真， r_测___ r_真（填“大于”、“小于”、“等于”）.

某同学利用电压表和电阻箱测定一种特殊电池的电动势（电动势E大约在9 V左右，内阻r约为50Ω)已知该电池允许输出的最大电流为150mA．该同学利用如图甲所示的电路进行实验，图中电压表的内阻约为2 kΩ，R为电阻箱，阻值范围0～9999Ω，R₀是定值电阻，阻值为20Ω，起保护电路的作用．

（1）在图甲的实物图中，已正确地连接了部分电路，请完成余下电路的连接。

（2）该同学完成电路的连接后，闭合开关S，调节电阻箱的阻值，读取电压表的示数，其中电压表的某一次偏转如图乙所示，其读数为_______V .

（3）改变电阻箱的阻值，取得多组数据，作出如图丙所示的图线，则根据该同学所作出的图线可求得该电池的电动势E =____V，内阻r =___Ω .（结果保留两位有效数字）

（4）用该电路测电动势与内阻，测量值和真实值的关系E_测___ E_真， r_测___ r_真（填“大于”、“小于”、“等于”）.

在做“用电流表和电压表测电池的电动势E(约３V)和内电阻r的实验时，部分器材参数如下：电压表（量程3V ）　电流表（量程0.6A ）保护电阻R₀（阻值为3Ω ） 滑动变阻器（阻值约30Ω）

⑴某同学设计的电路图如图所示．当他闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，估计是某一元件断路，因此他拿来多用电表检查故障．他的操作如下：

①断开电源开关s

②将多用表选择开关置于×1Ω档，调零后，

红黑表笔分别接R两端，读数为30Ω

③将多用表选择开关置于×100Ω档，调零后，将红黑表笔分别接电压表两端，发现指针读数如图所示,则所测阻值为       Ω，然后又将两表笔接电流表两端，发现指针位置几乎不变．

由以上操作可知，发生断路故障的元件是  　  ．

⑵在更换规格相同的元件后，他改变滑动变阻器的阻值，测出了6组对应的数据后，想通过描点作图的方法求电动势E与内阻r，如右图所示，请继续完成图象，根据

图象可求得该电源的电动势E＝　               　．并可求出电源内阻r =           ．（保留两位有效数字）

在做“用电流表和电压表测电池的电动势E(约３V)和内电阻r的实验时，部分器材参数如下：电压表（量程3V ）　电流表（量程0.6A ）保护电阻R₀（阻值为3Ω ） 滑动变阻器（阻值约30Ω）

⑴某同学设计的电路图如图所示．当他闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，估计是某一元件断路，因此他拿来多用电表检查故障．他的操作如下：

①断开电源开关s

②将多用表选择开关置于×1Ω档，调零后，

红黑表笔分别接R两端，读数为30Ω

③将多用表选择开关置于×100Ω档，调零后，将红黑表笔分别接电压表两端，发现指针读数如图所示,则所测阻值为      Ω，然后又将两表笔接电流表两端，发现指针位置几乎不变．

由以上操作可知，发生断路故障的元件是  　  ．

⑵在更换规格相同的元件后，他改变滑动变阻器的阻值，测出了6组对应的数据后，想通过描点作图的方法求电动势E与内阻r，如右图所示，请继续完成图象，根据

图象可求得该电源的电动势E＝　              　．并可求出电源内阻r =          ．（保留两位有效数字）

在做“用电流表和电压表测电池的电动势E(约３V)和内电阻r的实验时，部分器材参数如下：电压表（量程3V）　电流表（量程0.6A）保护电阻R₀（阻值为3Ω ） 滑动变阻器（阻值约30Ω）
⑴某同学设计的电路图如图所示．当他闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，估计是某一元件断路，因此他拿来多用电表检查故障．他的操作如下：

①断开电源开关s
②将多用表选择开关置于×1Ω档，调零后，
红黑表笔分别接R两端，读数为30Ω
③将多用表选择开关置于×100Ω档，调零后，将红黑表笔分别接电压表两端，发现指针读数如图所示,则所测阻值为      Ω，然后又将两表笔接电流表两端，发现指针位置几乎不变．
由以上操作可知，发生断路故障的元件是 　 ．
⑵在更换规格相同的元件后，他改变滑动变阻器的阻值，测出了6组对应的数据后，想通过描点作图的方法求电动势E与内阻r，如右图所示，请继续完成图象，根据
图象可求得该电源的电动势E＝　              　．并可求出电源内阻r =          ．（保留两位有效数字）

在做“用电流表和电压表测电池的电动势E(约３V)和内电阻r的实验时，部分器材参数如下：电压表（量程3V ）　电流表（量程0.6A ）保护电阻R₀（阻值为3Ω ） 滑动变阻器（阻值约30Ω）

⑴某同学设计的电路图如图所示．当他闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，估计是某一元件断路，因此他拿来多用电表检查故障．他的操作如下：

①断开电源开关s

②将多用表选择开关置于×1Ω档，调零后，

红黑表笔分别接R两端，读数为30Ω

③将多用表选择开关置于×100Ω档，调零后，将红黑表笔分别接电压表两端，发现指针读数如图所示,则所测阻值为       Ω，然后又将两表笔接电流表两端，发现指针位置几乎不变．

由以上操作可知，发生断路故障的元件是  　  ．

⑵在更换规格相同的元件后，他改变滑动变阻器的阻值，测出了6组对应的数据后，想通过描点作图的方法求电动势E与内阻r，如右图所示，请继续完成图象，根据

图象可求得该电源的电动势E＝　               　．并可求出电源内阻r =           ．（保留两位有效数字）

在做“用电流表和电压表测电池的电动势E（约3 V）和内电阻r”的实验时，部分器材参数如下：电压表（量程3 V），电流表（量程0.6 A），定值电阻R₀（阻值为3 Ω），滑动变阻器R（阻值约30 Ω）．

①小玲同学设计的实验电路如图甲所示．请你按电路图在图乙上完成实物连接．

②电路连接正确的情况下，当她闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，电压表也完好，估计是某一元件断路，因此她用多用电表检查故障．她的操作如下：

a .选用多用表直流5V档，在开关闭合的情况下测量各元件两端的电压

b .测得结果是电流表两端有明显的电压值，而滑动变阻器两端电压为零

由以上操作可判断发生断路故障的元件是                    （填元件名称）

③在更换规格相同的元件后，她改变滑动变阻器的阻值，测出了6组对应的数据并在图象上描点如图所示，请继续完成图象；根据图象可得该电池的电动势E＝________ V，电池内阻r＝________ Ω（均保留三位有效数字）．

④她设计的实验电路中定值电阻R₀的作用是__________________________________（说出理由之一即可）．
