科目：czwl 来源： 题型：

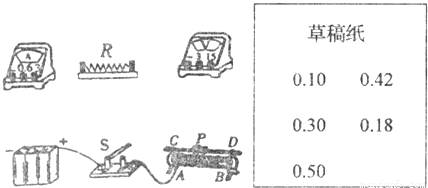

在测量某一定值电阻R_x阻值的实验中，小明选定了如图所示的器材进行实验．实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中．
（1）请你帮助小明同学把记录在草稿纸上（如图）的电流值对应填入表格中，并写出你所依据的物理规律是

电阻一定时，通过电阻的电流随电压的增大而增大

电阻一定时，通过电阻的电流随电压的增大而增大

．

实验次数	l	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流 I/A	0.10 0.10	0.18 0.18	0.30 0.30	0.42 0.42	0.50 0.50

（2）根据数据计算该定值电阻的阻值为

5.1Ω

5.1Ω

．（小数点后保留一位数字）
（3）根据实验所需电路，用笔画线代替导线完成上图中的实物连接．
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是

改变电阻两端的电压和通过的电流，多次测量求平均值

改变电阻两端的电压和通过的电流，多次测量求平均值

．

科目：czwl 来源：2011-2012学年四川省成都市金堂县福兴中学九年级（上）期末物理试卷（解析版） 题型：解答题

在测量某一定值电阻R_x阻值的实验中，小明选定了如图所示的器材进行实验．实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中．
（1）请你帮助小明同学把记录在草稿纸上（如图）的电流值对应填入表格中，并写出你所依据的物理规律是______．

实验次数	l	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流 I/A	______	______	______	______	______

（2）根据数据计算该定值电阻的阻值为______．（小数点后保留一位数字）
（3）根据实验所需电路，用笔画线代替导线完成上图中的实物连接．
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是______．

科目：czwl 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：解答题

在测量某一定值电阻R_x阻值的实验中，小明选定了如图所示的器材进行实验．实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中．
（1）请你帮助小明同学把记录在草稿纸上（如图）的电流值对应填入表格中，并写出你所依据的物理规律是______．

实验次数	l	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流 I/A	______	______	______	______	______

（2）根据数据计算该定值电阻的阻值为______．（小数点后保留一位数字）
（3）根据实验所需电路，用笔画线代替导线完成上图中的实物连接．
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是______．

科目：czwl 来源： 题型：解答题

科目：czwl 来源：不详 题型：问答题

在测量某一定值电阻R_x阻值的实验中，小明选定了如图所示的器材进行实验．实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中．


（1）请你帮助小明同学把记录在草稿纸上（如图）的电流值对应填入表格中，并写出你所依据的物理规律是______．

实验次数	l	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流 I/A	______	______	______	______	______

（2）根据数据计算该定值电阻的阻值为______．（小数点后保留一位数字）
（3）根据实验所需电路，用笔画线代替导线完成上图中的实物连接．
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是______．

科目：czwl 来源：2008-2009学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：解答题

在测量某一定值电阻R_x阻值的实验中，小明选定了如图所示的器材进行实验．实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中．
（1）请你帮助小明同学把记录在草稿纸上（如图）的电流值对应填入表格中，并写出你所依据的物理规律是______．

实验次数	l	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流 I/A	______	______	______	______	______

（2）根据数据计算该定值电阻的阻值为______．（小数点后保留一位数字）
（3）根据实验所需电路，用笔画线代替导线完成上图中的实物连接．
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是______．

科目：czwl 来源： 题型：

如图（1）是小明和小强做“探究并联电路的电流特点”的实验时未连好的电路，现要求开关控制整个电路，灯L₁和灯L₂并联，且电流表测灯L₂中的电流．
（1）请你用笔画线表示导线，帮他们完成电路连接．
（2）上述电路连接好后，闭合开关，电流表的示数如图（2）甲所示，则灯L₂中电流为

0.36

0.36

A．
（3）将上述电路中的电流表改测干路中的电流时，电流表的示数如图（2）乙所示，则干路电流为

0.8

0.8

A，灯L₁中的电流为

0.44

0.44

A．

科目：czwl 来源： 题型：

如图1是小明和小强做“探究并联电路的电流特点”的实验时未连好的电路，现要求灯L₁和灯L₂并联，且电流表测灯L₂中的电流．
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求．
（2）连接电路时，开关应处于

断开

断开

状态．
（3）正确连接好电路，闭合开关，电流表的示数如图2所示，则灯L₂中电流为

0.36

0.36

A．
（4）用另一电流表测干路中的电流，示数如图3所示，则灯L₁中的电流为

0.44

0.44

A．

科目：czwl 来源： 题型：

如图是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L₁和L₂并联，且电流表测灯L₂中的电流．

（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求．
（2）按要求正确连接好电路，闭合开关，电流表的示数如图甲所示，则灯L₂中电流为

0.36

0.36

A．
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图乙所示，则干路电流为

0.8

0.8

A，那么灯L₁中的电流为

0.44

0.44

A．

科目：czwl 来源： 题型：

为了探究串联电路的特点，小明设计了如图甲所示的电路，他选用了标有“2.5V 0.3A”的小灯泡L，电压恒为6V的电源，两个电压表V₁、V₂，电流表A，手边有两个变阻器，分别标有“10Ω  1A”、“20Ω  0.5A”．

（1）为保证实验的顺利进行，电路中应接入标有“



”的变阻器．
（2）用笔画线代替导线，将乙中实物图连接完整，要求滑片向右滑动时灯L的亮度变暗．
（3）为保护电路，连接电路过程中应该让开关保持为



（“闭合”或“断开”）状态；电路形成通路前，变阻器的滑片P应移到最



端（选填“左”或“右”）．
（4）移动滑片到某一位置时，电流表A的示数如图丙所示，则电路中的电流为



A，电压表V₁的示数



2.5V（选填“大于”、“小于”或“等于”），为使灯L正常发光，应将滑片向



移动（选填“左”或“右”），此时V₂的示数将



（选填“变大”、“变小”或“不变”）．
（5）移动滑片过程中，灯L的功率P、V₁的示数U₁、V₂的示数U₂、电流表的示数I的关系可以用图象表示，下图中最符合实际的是



（假设灯丝电阻不变）

科目：czwl 来源： 题型：

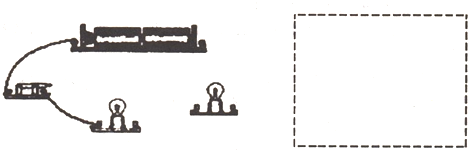

如图所示，用笔画线表示导线，完成电路的连接．要求两灯互不影响，开关同时控制两盏灯的亮灭．并在方框内画出电路图．

科目：czwl 来源：2013-2014学年河南省平顶山市华英学校九年级上学期期中考试物理试卷（解析版） 题型：实验题

科目：czwl 来源：2013-2014学年江苏省泰兴市九年级上学期第二次月考物理试卷（解析版） 题型：实验题

科目：czwl 来源：2013-2014学年江苏江阴市青阳片九年级上期中考试物理试卷（解析版） 题型：实验题

（共4分）如下图左是小明和小强做“探究并联电路的电流特点”的实验时未连好的电路，现要求灯L₁和灯L₂并联，且电流表测灯L₂中的电流．

（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求．

（2）按要求正确连接好电路，闭合开关，电流表的示数如图甲所示，则灯L₂中电流为       A．

（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图乙所示，则灯L₁中的电流为       A．



科目：czwl 来源：2010-2011学年湖北省宜昌市枝江市八年级（上）期末物理试卷（解析版） 题型：解答题

如图（1）是小明和小强做“探究并联电路的电流特点”的实验时未连好的电路，现要求开关控制整个电路，灯L₁和灯L₂并联，且电流表测灯L₂中的电流．
（1）请你用笔画线表示导线，帮他们完成电路连接．
（2）上述电路连接好后，闭合开关，电流表的示数如图（2）甲所示，则灯L₂中电流为______A．
（3）将上述电路中的电流表改测干路中的电流时，电流表的示数如图（2）乙所示，则干路电流为______A，灯L₁中的电流为______A．

科目：czwl 来源：2009-2010学年河北省沧州市新华区颐和中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，用笔画线表示导线，完成电路的连接．要求两灯互不影响，开关同时控制两盏灯的亮灭．并在方框内画出电路图．

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：解答题

科目：czwl 来源： 题型：解答题

科目：czwl 来源： 题型：

如图1是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L₁和灯L₂并联，且电流表测灯L₂中的电流。

（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求。

（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L₂中电流为_________A。

  （3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L₁中的电流为_______A。
