    精英家教网 > 试题搜索列表 >某同学用伏安法测一节干电池

    某同学用伏安法测一节干电池答案解析

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
    A．电压表V：0～3～15V
    B．电流表A：0～0.6～3A
    C．变阻器R1（20Ω，1A）
    D．变阻器R2（1000Ω，0.1A）
    E．电键S和导线若干

    （1）实验中电流表应选用的量程为
    0-0.6A
    0-0.6A
    ；电压表应选用的量程为
    0-3V
    0-3V
    ；变阻器应选用
    R

    1
    R

    1
    （标明变阻器代号）；
    （2）根据实验要求画出电路图；

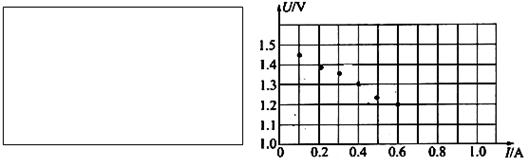

    （3）实验测得的6组数据已在U-I图中标出，如图所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=
    1.50
    1.50
    V，内阻r=
    0.500
    0.500
    Ω．（保留3位有效数字）

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
    A．电压表V：0～3～15V
    B．电流表A：0～0.6～3A
    C．变阻器R1（20Ω，1A）
    D．变阻器R2（1000Ω，0.1A）
    E．电键S和导线若干
    （1）实验中电流表应选用的量程为
    0-0.6A
    0-0.6A
    ；电压表应选用的量程为
    0-3V
    0-3V
    ；变阻器应选用
    R1
    R1
    （标明变阻器代号）；

    （2）根据实验要求连接实物电路图如图1；
    （3）实验测得的6组数据已在U-I图中标出，如图2所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=
    1.50
    1.50
    V，电阻r=
    0.50
    0.50
    Ω．

    查看答案和解析>>

    科目：gzwl 来源： 题型：阅读理解

    （1）欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
    A．电池组（3V，内阻1Ω）         B．电流表（0～3A，内阻0.0125Ω）
    C．电流表（0～0.6A，内阻0.125Ω）     D．电压表（0～3V，内阻3kΩ）
    E．电压表（0～15V，内阻15kΩ）        F．滑动变阻器（0～20Ω，额定电流1A）
    G．滑动变阻器（0～2000Ω，额定电流0.3A） H．开关、导线
    ①上述器材中应选用的是
    A、C、D、F、H
    A、C、D、F、H
    ；（填写各器材的字母代号）
    ②实验电路应采用电流表
    外
    外
    接法；（填“内”或“外”）
    ③设实验中，电流表、电压表的某组示数如图所示，图示中I=
    0.48
    0.48
    A，U=
    2.20
    2.20
    V．
    ④为使通过待测金属导线的电流能在0～0.5A范围内改变请按要求在下面方框内画出测量待测金属导线的电阻Rx的原理电路图．
    ⑤某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图所示，则该金属丝的直径d=
    3.205
    3.205
    mm．另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L=
    50.15
    50.15
    mm．
    （2）某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
    A．电压表V：0～3～15V
    B．电流表A：0～0.6～3A
    C．变阻器R1：（20Ω，1A）
    D．变阻器R2：（1000Ω，0.1A）
    E．电键S和导线若干
    ①实验中电压表应选用的量程为
    0～3V
    0～3V
    （填0～3V或0～15V）；
    电流表应选用的量程为
    0～0.6A
    0～0.6A
    （填0～0.6A或0～3A）；变阻器应选用
    R1
    R1
    ；
    ②实验测得的6组数据已在U-I图中标出，如图所示．请你根据数据点位置完成U-I 图线，并由图线求出该电池的电动势
    E=
    1.50
    1.50
    V，电阻r=
    0.50
    0.50
    Ω．（保留两位有效数字）

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （1）①在“验证机械能守恒定律”的实验中，有下列器材可供选择：铁架台、打点计时器、复写纸、低压直流电源、天平、导线、秒表、开关、夹子．其中不必要的器材是
    秒表、低压直流电源、天平．
    秒表、低压直流电源、天平．
    ，缺少的器材是
    低压交流电源、重锤、刻度尺．
    低压交流电源、重锤、刻度尺．
    ．
    ②某同学用游标卡尺测量一薄的金属圆片的直径，读出图中的示数，该金属圆片的直径的测量值为
    10.150
    10.150
    cm
    （2）某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
    A．电压表V：0～3～15V
    B．电流表A：0～0.6～3A
    C．变阻器R1：（20Ω，1A）
    D．变阻器R2：（1000Ω，0.1A）
    E．电键S和导线若干
    ①实验中电压表应选用的量程为
    0～3V
    0～3V
    （填0～3V或0～15V）；电流表应选用的量程为
    0～0.6A
    0～0.6A
    （填0～0.6A或0～3A）；变阻器应选用
    R1
    R1
    ；
    ②根据实验要求连接实物电路图；
    ③实验测得的6组数据已在U-I图中标出，如图所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=
    1.50
    1.50
    V，电阻r=
    0.5
    0.5
    Ω．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （2010•苏州二模）某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：
    A．被测干电池一节
    B．电流表：量程0～0.6A，内阻0.1Ω
    C．电流表：量程0～3A，内阻0.024Ω
    D．电压表：量程0～3V，内阻未知
    E．电压表：量程0～15V，内阻未知
    F．滑动变阻器：0～10Ω，2A
    G．滑动变阻器：0～100Ω，1A
    H．开关、导线若干
    伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．
    ①在上述器材中请选择适当的器材：
    ABDFH
    ABDFH
    （填写选项前的字母）；
    ②在图甲方框中画出相应的实验电路图；
    ③根据实验中电流表和电压表的示数得到了如图乙所示的U-I图象，则在修正了实验系统误差后，干电池的电动势E=
    1.5
    1.5
    V，内电阻r=
    1.0
    1.0
    Ω．（保留两位有效数字）

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （2011•长宁区一模）某同学用伏安法测一节干电池的电动势和内电阻，改变滑动变阻器滑片位置记录六组数据，然后画出U-I图象，如图所示．根据图线，干电池的电动势为
    1.45
    1.45
    v，内电阻为
    0.69
    0.69
    Ω；在此实验中，电源的最大输出功率是
    0.76
    0.76
    w．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （1）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
    ①用螺旋测微器测量其直径如图1，可知其直径为

    mm；
    ②用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图2，则该电阻的阻值约为

    Ω．
    （2）某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
    A．电压表V：0～3～15V         B．电流表A：0～0.6～3A
    C．变阻器R1：（20Ω，1A）      D．变阻器R2：（1000Ω，0.1A）
    E．电键S和导线若干
    ①实验中电压表应选用的量程为

    （填0～3V或0～15V）；电流表应选用的量程为

    （填0～0.6A或0～3A）；变阻器应选用

    （填序号）；
    ②根据实验要求连接实物电路图3；
    ③实验测得的6组数据已在U-I图中标出，如图4所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=

    V，电阻r=

    Ω．精英家教网

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，他测出6组数据并把它们描在U-I图中，如图所示．请你在图中做出必要的图象根据图象求出该电池的电动势E=
    1.5
    1.5
    V，电阻r=
    0.5
    0.5
    Ω（结果保留两位小数）

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：
    A．电压表V：0～3～15V       B．电流表A：0～0.6～3A    C．变阻器R1（20Ω，1A）
    D．变阻器R2（1000Ω，0.1A）    E．电键S和导线若干
    （1）实验中电流表应选用的量程为
    0～0.6
    0～0.6
    ；电压表应选用的量程为
    0～3
    0～3
    ；变阻器应选用
    R1
    R1
    （填R1或R2）；
    （2）实验测得的6组数据已在U-I图中标出，如图所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=
    1.5
    1.5
    V，电阻r=
    0.50
    0.50
    Ω．

    查看答案和解析>>

    科目：gzwl 来源：2014届黑龙江大庆铁人中学高二上学期期中考试物理试卷（解析版） 题型：实验题

    （4分）某同学用伏安法测一节干电池的电动势E和内电阻r，他测出6组数据并把它们描在U—I图中，如图所示。请你在图中做出必要的图像根据图像求出该电池的电动势E=      V，电阻r =      Ω（结果保留两位小数）



    查看答案和解析>>

    科目：gzwl 来源：2011年浙江省湖州二中高二第一学期期中考试物理卷 题型：实验题

    某同学用伏安法测一节干电池的电动势和内电阻，改变 滑动变阻器滑片位置记录六组数据，然后画出U-I图象，如图所示．根据图线，干电池的电动势为____________v，内电阻为________Ω；在此实验中，电源的最大输出功率是__________w．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:



    A．电压表V:0～3～15V

    B．电流表A:0～0.6～3A

    C．变阻器R1(20Ω，1A)

    D．变阻器R2(1000Ω，0.1A)

    E．电键S和导线若

    （1）实验中电流表应选用的量程为         ；电压表应选用的量程为         ；变阻器应选用

    （2）根据实验要求在上面方框中画出电路图(标明变阻器代号)；

    （3）实验测得的6组数据已在U-I图中作出图线，如图所示。请你根据U-I图线求出该电池的电动势E=________V，内阻r=________Ω.

    查看答案和解析>>

    科目：gzwl 来源：2014届高考物理一轮复习必拿分基础训练（27）（解析版） 题型：实验题

    某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：

    A．被测干电池一节

    B．电流表：量程0～0.6 A，内阻0.1 Ω

    C．电流表：量程0～3 A，内阻0.024 Ω

    D．电压表：量程0～3 V，内阻未知

    E．电压表：量程0～15 V，内阻未知

    F．滑动变阻器：0～10 Ω，2 A

    G．滑动变阻器：0～100 Ω，1 A

    H．开关、导线若干

    伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．

    (1)在上述器材中请选择适当的器材：________(填写选项前的字母)；

    (2)在图甲方框中画出相应的实验电路图；

    (3)根据实验中电流表和电压表的示数得到了如图乙所示的U－I图象，则在修正了实验系统误差后，干电池的电动势E＝________V，内电阻r＝________ Ω.



    查看答案和解析>>

    科目：gzwl 来源：2010年福建省高二上学期期中考试物理试卷 题型：实验题

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:

    A．电压表V:0～3～15V

    B．电流表A:0～0.6～3A

    C．变阻器R1(20Ω，1A)

    D．变阻器R2(1000Ω，0.1A)

    E．电键S和导线若干

    （1）实验中电流表应选用的量程为         ；电压表应选用的量程为         ；变阻器应选用       (标明变阻器代号)；

    （2）根据实验要求画出电路图；

    （3）实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=________V，内阻r=________Ω. （保留3位有效数字）



    查看答案和解析>>

    科目：gzwl 来源：2012-2013学年黑龙江大庆铁人中学高二上学期期中考试物理试卷（带解析） 题型：实验题

    （4分）某同学用伏安法测一节干电池的电动势E和内电阻r，他测出6组数据并把它们描在U—I图中，如图所示。请你在图中做出必要的图像根据图像求出该电池的电动势E=     V，电阻r =     Ω（结果保留两位小数）

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:

    A．电压表V：0～3～15V

    B．电流表A：0～0.6～3A

    C．变阻器R1：(20Ω，1A)

    D．变阻器R2：(1000Ω，0.1A)

    E．电键S和导线若干

    ①实验中电压表应选用的量程为                      （填0～3V或0～15V）；电流表应选用的量程为             （填0～0.6A或0～3A）；变阻器应选用          ；（填R1或R2）

    ②根据实验要求连接实物电路图；

    ③实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点位置完成U—I图线，并由图线求出该电池电动势E=______V，电阻r =_____Ω.

    查看答案和解析>>

    科目：gzwl 来源：2010年福建省厦门六中高二上学期期中考试物理试卷 题型：实验题

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:
    A．电压表V:0～3～15V
    B．电流表A:0～0.6～3A
    C．变阻器R1(20Ω，1A)
    D．变阻器R2(1000Ω，0.1A)
    E．电键S和导线若干
    （1）实验中电流表应选用的量程为        ；电压表应选用的量程为        ；变阻器应选用      (标明变阻器代号)；
    （2）根据实验要求画出电路图；
    （3）实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=________V，内阻r=________Ω. （保留3位有效数字）

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:

    A．电压表V：0～3～15V

    B．电流表A：0～0.6～3A

    C．变阻器R1：(20Ω，1A)

    D．变阻器R2：(1000Ω，0.1A)

    E．电键S和导线若干

     (1)根据实验要求连接实物电路图；

    (2)实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点求出该电池的电动势E=________V，电阻r=________Ω.





    查看答案和解析>>

    科目：gzwl 来源：2011-2012学年安徽省无为县开城中学高二下学期期末考试物理试卷（带解析） 题型：实验题

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:
    A．电压表V：0～3～15V
    B．电流表A：0～0.6～3A
    C．变阻器R1：(20Ω，1A)
    D．变阻器R2：(1000Ω，0.1A)
    E．电键S和导线若干
    (1)根据实验要求连接实物电路图；

    (2)实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点求出该电池的电动势E=________V，电阻r=________Ω.

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:

    A．电压表V：0～3～15V

    B．电流表A：0～0.6～3A

    C．变阻器R1：(20Ω，1A)

    D．变阻器R2：(1000Ω，0.1A)

    E．电键S和导线若干

    ①实验中电压表应选用的量程为                     （填0～3V或0～15V）；电流表应选用的量程为            （填0～0.6A或0～3A）；变阻器应选用         ；（填R1或R2）

    ②根据实验要求连接实物电路图；

    ③实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点位置完成U—I图线，并由图线求出该电池电动势E=______V，电阻r =_____Ω.



    查看答案和解析>>
