（2012•自贡）如图所示，电源电压恒定不变，闭合开关K，当滑动变速器的滑片P向右移动时，电流表A的示数将

不变

不变

（选填“变小”、“不变”或“变大”）．

科目：czwl 来源： 题型：

如图1所示电路中，灯L上标有“6V 4W”的字样，R_l的最大阻值为18Ω，R₂=4.5Ω．
（1）当开关S_l、S₃都断开、S₂闭合时，灯L正常发光，求电源电压；
（2）当开关S₁、S₂和S₃都闭合，且滑动触头P滑到b端，求电路中的总电流；
（3）当开关S₁闭合、S₂、S₃都断开．在滑动触头P由a端滑到b端的过程中，滑动变阻消耗的功率随其电阻R₁变化的情况如图2所示．由图象可知，当R₁为何值时，滑动变阻器消耗的功率最大？最大功率是多少？（设电源电压恒定不变）

科目：czwl 来源： 题型：

如图所示电路，电源电压恒定不变．当S₁闭合、S₂断开时，电压表的示数为3V；当S₁断开、S₂闭合时，电压表的示数9V，则R₁：R₂为（　　）

A、1：2

B、2：1

C、1：3

D、3：1

科目：czwl 来源： 题型：

（2012•达州）如图所示的电路中，电源电压恒定不变，已知R₁=3R₂，当S₁闭合、S₂断开时，电压表和电流表示数分别U₁和I₁；当S₁断开、S₂闭合时，电压表和电流表示数分别U₂和I₂，则U₁：U₂=

1：1

1：1

，I₁：I₂=

4：3

4：3

．

科目：czwl 来源： 题型：

如图所示，电阻R₁=5Ω，电源电压恒定不变，当开关S₂闭合，S₁、S₃断开时，电压表示数为5V，电流表的示数为0.5A．求：
（1）R₂的阻值和电源电压；
（2）当开关S₂断开，S₁、S₃闭合时后，电压表、电流表的示数；
（3）当开关S₂断开，S₁、S₃闭合时后，整个电路电流1min内所做的功．

科目：czwl 来源： 题型：

如图所示，设电源电压恒定不变，灯丝电阻不变，小灯泡L上标有“6V 3W“的字样．闭合开关，当滑动变阻器的滑片P移到a端时，小灯泡正常发光；当滑片P移到c处时，电流表的示数为0.2A．求：
（1）电源电压；
（2）灯丝的电阻；
（3）滑片P移到c处时，滑动变阻器接入电路的电阻；
（4）滑片P移到c处时，小灯泡的实际功率．

科目：czwl 来源： 题型：

在如图所示电路中，电源电压恒定不变．当滑动变阻器R′接入电路的电阻增大时，通过它的电流减小，而它两端的电压却增大，它消耗的电功率是增大还是减小呢？小明为了探究这一问题，找到了相关的各种器材．经过认真仔细的实验，他记录下在滑动变阻器R′的电阻不断增大时的各组实验数据，
并计算出了相应的电功率，如表：

实验序号	1	2	3
电流I/A	0.5	0.4	0.3
电压U/V	0.5	1.0	1.5
电功率P/W	0.25	0.40	0.45

分析上表数据，小明得出这样的结论：当滑动变阻器接入电路的电阻增大时，它消耗的电功率随之亦增大．
（1）就这一问题的研究，小明的不足之处是



，改进方法有



．
（2）若图中滑动变阻器R′的最大阻值比电阻R大很多．小明得出的结论是否正确？为什么？

科目：czwl 来源： 题型：

如图所示电路，R₂=3Ω，R₃=6Ω．当S₁、S₂都闭合时，电流表的示数为2A；当S₁、S₂都断开时，电流表的示数为0.5A．
（1）求电源电压；
（2）请用两种方法求出电阻R₁的阻值．（设电源电压恒定不变）

科目：czwl 来源： 题型：

在图所示是测量电功率的电路图，电源电压恒定不变．请将该电路图补充完整．

科目：czwl 来源： 题型：

如图，R₁=10Ω，R₂=20Ω，R₃=30Ω，电源电压恒定不变，若开关S₁闭合，S₂断开时，电流表的读数是0.3A．则电源电压为

6V

6V

；当S₁和S₂都断开时，电流表的读数为

0.2A

0.2A

；当S₁、S₂都闭合时，电流表的读数是

0.5A

0.5A

．

科目：czwl 来源： 题型：

（2013•荆门）如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（　　）

A．电流表示数变大

B．电压表示数变大

C．电压表和电流表示数的比值变小

D．电压表和电流表的示数都变小

科目：czwl 来源： 题型：

如图所示电路．电源电压恒定不变，滑动变阻器的最大阻值R₁为20Ω，定值电阻R₂、R₃的阻值分别是10Ω、20Ω，两个电流表的电阻不计．闭合开关S，当滑动变阻器的滑片P置于R₁中间位置时，电流表A₁和A₂的示数之比为

1：2

1：2

；当滑动变阻器的滑片P置于R₁最右端时，电流表A₁和A₂的示数之比为

1：1

1：1

．

科目：czwl 来源： 题型：

在图电路中，电源电压恒定不变，R₁=10Ω，R₂=6Ω，闭合开关后，电流表的示数为0.3A．求：
（1）电阻R₁两端的电压是多少？
（2）通过R₂的电流是多少？
（3）通电1min整个电路消耗的电能是多少？

科目：czwl 来源： 题型：

（2012•恩施州）如图所示的电路中，电源电压恒定不变，小灯泡L标有“12V  6W”字样，R为定值电阻．只闭合开关K时，小灯泡正常发光：若再闭合开关K₁，发现电流表的示数变化了0.3A．则：
（1）电源电压是

12

12

V．
（2）求通电1分钟小灯泡L消耗的电能．
（3）计算R的阻值．
（ 注：要求写出详细的计算过程，并附必要的文字说明．）

科目：czwl 来源： 题型：

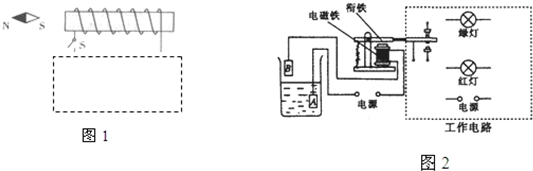

按照要求作图：
（1）将图1中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电源电压恒定不变；当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．闭合开关S，小磁针受力静止时，其N、S极如图所示．
（2）如图2是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．

科目：czwl 来源： 题型：

在图（a）所示的电路中，电源电压恒定不变，电阻R₁为20欧，滑动变阻器R₂上标有“20Ω  2A”字样．闭合电键S，滑动变阻器R₂上的滑片P移至某处时，电路中两个电表的指针恰好指在相同的位置上，如图（b）所示．求：
（1）电源电压U．
（2）变阻器连入电路的阻值R₂．
（3）改变滑片位置，在电路中各元件都能正常工作的情况下，滑动变阻器R₂连入电路的阻值范围．

科目：czwl 来源： 题型：

如图所示电路中，电源电压恒定不变，R=18Ω，在a、b两接线柱间接上一个标有“6V 1W”的灯泡，闭合开关S后，灯泡恰好正常发光则电源电压为

9V

9V

；若在a、b两接线柱间换上一个标有“6V 4W”的灯泡，闭合开关S后，灯泡消耗的实际电功率为

1W

1W

．

科目：czwl 来源： 题型：

（2010•威海）小明设计了一个测量物体质量的“电子托盘秤”，如图是其原理的示意图，其中托盘上放置物体时，压力传感器R 电阻值会随所受压力大小发生变化，杠杆ABO可绕O点转动，电压表的量程为0-3V（可显示质量大小）．已知OB：OA=1：3，电阻R₀=100Ω．压力传感器R表面能承受的最大压强为2×10⁶Pa，压杆与压力传感器的接触面积为2cm²，压力传感器R的电阻值随所受压力变化的关系如下表所示．电源电压恒定不变，秤达到最大称量时，电压表的示数也达到最大值，托盘和杠杆组件的质量忽略不计．（取g=10N/kg）

压力F/N	0	50	100	150	200	250	300	350	400
电阻R/Ω	450	400	350	300	250	200	150	100	50

求：（1）该压力传感器能承受的最大压力．
（2）电源电压．
（3）当电压表的示数为1V时，托盘上被测物体的质量．

科目：czwl 来源： 题型：

（2013•莆田质检）某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R₀为定值电阻，电源电压恒定不变．当有害尾气浓度增大时，气敏电阻的阻值将

变小

变小

，电压表的示数将

变大

变大

 （选填“变大”、“变小”或“不变”）．现代城市出现以天然气作为燃料的汽车，由于天然气然料的

热值

热值

大，污染少，成为城市的一个新亮点．

科目：czwl 来源： 题型：

（2011•普陀区二模）如图所示的电路中，电源电压恒定不变，闭合电键S，当滑动变阻器滑片P自右向左移动时，电压表V的示数将

变小

变小

（选填“变大”、“不变”或“变小”）；若滑动变阻器滑片P从最右端移到中点时，电流表A的示数的变化量为△I，滑片P从中点移到滑动变阻器的最左端时，电流表A的示数的变化量为△I′，则△I′

大于

大于

△I（选填“大于”、“等于”或“小于”）
