    (4)张明同学在完成上述实验后.将M同时接到A和E.N同时接到C和G.读出电流表示数为0.7A.再与步骤1与4结果相比较.又悟出一个电流规律: . 【查看更多】



    题目列表(包括答案和解析)

    如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点，张明同学用该装置做“探究决定电阻大小的因素”实验，记录数据见下表：

    (1)

    比较步骤1和2(或4与5)，得出结论：________；

    (2)

    比较步骤2和3(或5与6)，得出结论：________；

    (3)

    张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出安培表示数为0.7 A，再与步骤1与4结果相比较，又悟出一个电流规律：________．

    查看答案和解析>>

    如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点．张明同学用该装置做“探究决定电阻大小的因素”实验，记录数据见下表：

    (1)比较步骤________，得出结论：导体电阻大小与材料有关；

    (2)比较步骤1和2(或4与5)，得出结论：________；

    (3)比较步骤2和3(或5与6)，得出结论：________；

    (4)张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出电流表示数为0.7 A，再与步骤1与4结果相比较，又悟出一个电流规律：________．

    查看答案和解析>>

    如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点．张明同学用该装置做“探究决定电阻大小的因素”的实验，记录数据见下表：

    (1)比较步骤________，得出结论：导体电阻大小与材料有关．

    (2)比较步骤1和2(或4与5)，得出结论：________；

    (3)比较步骤2和3(或5与6)，得出结论：________；

    (4)张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出安培表示数为0.7 A，再与步骤1与4结果相比较，又悟出一个电流规律________．

    查看答案和解析>>

    如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点．张明同学用该装置做“探究决定电阻大小的因素”的实验，记录数据见下表：

    (1)比较步骤________，得出结论：导体电阻大小与材料有关；

    (2)比较步骤1和2(或4与5)，得出结论：________；

    (3)比较步骤2和3(或5与6)，得出结论：________；

    (4)张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出电流表示数为0.7 A，再与步骤1与4结果相比较，又悟出一个电流规律________________．

    查看答案和解析>>

    如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点，张明同学用该装置做“探究决定电阻大小的因素”的实验，记录数据见下表：

    (1)比较步骤________，得出结论：导体电阻大小与材料有关；

    (2)比较步骤1和2(或4与5)，得出结论：________；

    (3)比较步骤2和3(或5与6)，得出结论：________；

    (4)张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出电流表示数为0.7 A，再与步骤1和4结果相比较，又悟出一个电流规律：________．

    查看答案和解析>>

    一、填空题（本大题共12个小题，每小题2分，共24分）

    1．220；36  2.并；大  3. 0.2；7.33  4. 3.5 ；2.5  5.10；2.4  6.36；72  7.一段时间内消耗的电能的多少；40  8.DP；向右  9.额定功率 ；0.1kWh(或360000J)

    10．如图1  11. 如图2  12.如图3注意电表的量程。

    图2

    图3

























    二、选择题（本大题共13个小题，每小题2分，共26分）

    题号

    13

    14

    15

    16

    17

    18

    19

    20

    21

    22

    23

    24

    25

    答案

    A

    D

    A

    C

    D

    B

    C

    B

    B

    C

    ABC

    BC

    BD

    三、计算题（本大题共3个小题，共18分）

    26. 解：由P=UI…………………………………………………………………………（1分）

    得I=P／U=30W／（220V）＝0.14A…………………………………………（2分）

    由P=W／t………………………………………………………………………（1分）

    700W=0.7KW,  6min=0.1h  …………………………………………………（1分）

    得W=Pt=0.7KW×0.1h=0.07KW.h……………………………………………（1分）

    答：保温时通过电热水瓶的电流约是0.14A，煮水6min，消耗的电能是0.07kW?h。

    27．解：因为16V>12V,所以灯与电阻串联……………………………………………（1分）

    I=I1=IL=UL/RL=12V/(30Ω)=0.4A ………………………………………………（3分）

    总电阻R=U/I=16V/(0.4A)=40Ω…………………………………………………（1分）

    需串联电阻R1=R-RL=40Ω-30Ω=10Ω  ………………………………………（1分）

    答：需串联电阻10Ω

    （其他方法参照给分）

    28. 解：由P=UI和I=U/R得……………………………………………………………（2分）

           得P=U2/R=(220V)2/(100W)=484Ω………………………………………………（2分）

    由P实=U实2/R=(200V)2/(484Ω)=82.7W…………………………………………（2分）

    四、简答题（本大题共2个小题，每小题3分，共6分）

    29．不对(1分)。电阻是导体本身的一种性质，当温度不变时，它的大小决定与导体的材料、长度、横截面积，而与导体两端的电压及通过它的电流无关。（1分）根据R=U/I，当导体两端电压改变时，通过导体的电流也相应电压成正比变化，电压与电流的比值是不变的，也就是电阻不变。（1分）

    30．灯的亮度决定于灯的实际功率（1分）。白炽灯用久了，灯丝由于钨升华而变细，电阻变大，（1分）在电压不变时，由I=U/R的电流变小，又由P=UI的实际功率变小，所以灯变暗（1分）

    五、综合题（本大题共5个小题，共26分）

    31．（1）图略（1分）（2）（答题要点必须是具体的操作）断开开关，使用电压表的大量程，将其接入电路，迅速闭合再断开开关，观察指针偏转角度。（或用导线将电压表的“-”接线柱与C连接，在A点接出一根导线，闭合开关，迅速用导线试触电压表的大量程，观察指针偏转情况。）（3） 选用两只相同的灯泡，器材选择过于特殊 ；  没有多次测量，使结论不具有普遍性。

    32. （每空1分）（1）电阻一定。（2）改变定值电阻两端电压（3）5（4）略（5）电阻一定时，导体中的电流与导体两端电压成正比。





    33．（1）如图（2分） （2）灯丝断了或灯泡和灯座之间接触不良 （3）“左”或“右”（依据学生的连接图而定） 滑动变阻器的电阻变小，由欧姆定律知：电路中的电流增大，小灯泡两端的电压增大。（4）0.28  0.7





    34．（每空1分） （1）1和4（或2和5）（2）在材料和横截面积相同时，长度越长，电阻越大（3）在材料和长度相同时，横截面积越大，电阻越小（4）并联电路，干路电流等于各支路电流之和。

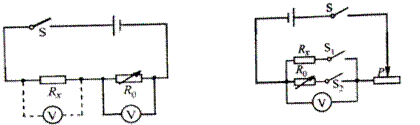

    35． 答案一：（1）①③⑤⑥（1分）；（2）电路图如下左图所示（图1分）

     步骤：断开开关，将电阻箱的阻值调节到最大，照图连接电路，先把电压表接在电阻箱两端（1分），检查无误闭合开关，适当调节电阻箱的数值，使电压表的示数比较恰当，读出电阻箱的示数RO及电压表的示数UO(1分)，再断开开关，把电压表接到RX两端，保持电阻箱示数不变，闭合开关读出此时电压表示数位UX，最后根据测得量和已知量推导出被测电阻的表达式。（1分）

    数学表达式：根据串联电路电流相等由I=UO/R0=UX/RX得RX=UXRO/UO(1分)

    　　（以上方法用滑动变阻器代替电阻箱，方法合理也给分）



    　　



















    答案二：（1）①③④⑤⑥（1分）；（2）电路图如上右图所示（1分）。

     步骤：断开开关，将电阻箱和滑动变阻器的阻值调节到最大，照图连接电路（1分），检查无误闭合开关S和S1，适当调节滑动变阻器，使电压表的示数比较恰当，读出电压表的示数U(1分)，在断开开关S1，闭合开关S2，保持滑动变阻器的滑片位置不变，调节电阻箱的示数直到电压表示数仍为U，读出此时电阻箱的示数即为被测电阻的阻值（1分）

    数学表达式：根据等效替换原则RX=RO(1分)
