21．(18分)

(1)(10分)为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：

A．待测干电池一节

B．直流电流表(量程0 ~ 0.6 ~ 3 A，0.6 A挡内阻为0.1Ω，3 A挡内阻为0.02Ω)

C．直流电压表(量程0 ~ 3 ~ 15 V，3 V挡内阻为5 kΩ，15 V挡内阻为25 kΩ)

D．滑动变阻器(阻值范围为0 ~ 15Ω，允许最大电流为1A)

E．滑动变阻器(阻值范围为0 ~ 1000Ω，允许最大电流为0.2 A)

F．开关

G．导线若干

①在图(甲)中将所选器材，用铅笔画线代表导线进行实物连线；

②为尽可能减少实验的误差，其中滑动变阻器选　　　 (填代号)；

③根据实验记录，画出的U-I图线如图(乙)所示，从中可求出待测干电池的电动势为　　　　 V，内电阻为　　　　 Ω．

(2)(5分)用油膜法估测分子大小的实验步骤如下：①向体积为V₁的纯油酸中加入酒精，直到酒精油酸溶液总量为V₂；②用注射器吸取上述溶液，一滴一滴地滴入小量筒，当滴入n滴时体积为V₀；③先往边长为30-40cm的浅盘里倒入2cm深的水；④用注射器往水面上滴1滴上述溶液，等油酸薄膜形状稳定后，将事先准备好的玻璃板放在浅盘上，并在玻璃板上描出油酸薄膜的形状；⑤将画有油酸薄膜轮廓形状的玻璃板，放在画有许多边长为a的小正方形的坐标纸上，计算出轮廓范围内正方形的总数为N．则上述过程中遗漏的步骤是　　　 　　　　　　　　；

油酸分子直径的表达式d =　　　　　　 ．

(3) (3分)某同学做“练习使用示波器”实验观察正弦规律变化的电压图线时，在示波器荧屏上出现如图(a)所示的图线，为了将图线调整为图(b)所示的形状，他采取了下列措施：

A．调节竖直位移旋钮，使整个图线向下移动

B．保持同步极性选择开关不动，仍置于“+”位置

C．调节Y增益使图形的振幅增大

D．调X增益使图形的横向幅度增大

其中正确的是________　

20．如图所示，静止在光滑水平面上的木板，右端有一根轻质弹簧沿水平方向与木板相连，木板质量M=3kg。质量m=1kg的铁块以水平速度v₀=4m/s，从木板的左端沿板面向右滑行，压缩弹簧后又被弹回，最后恰好停在木板的左端。在上述过程中弹簧具有的最大弹性势能为(　 )

A．3J　　 　 B．6J　　　　 C．20J　　　　　 D．4J

19．某中学物理实验小组利用DIS系统(数字化信息实验室系统)，观察超重和失重现象。他们在学校电梯房内做实验，在电梯天花板上固定一个力传感器，测量挂钩向下，并在钩上悬挂一个重为10N的钩码，在电梯运动过程中，计算机显示屏上显示出如图所示图线，根据图线分析可知下列说中法正确的是 (　 )

A．从时刻到，钩码处于超重状态，从时刻到，钩码处于失重状态

B．到时间内，电梯一定正在向下运动，到时间内，电梯可能正在向上运动

C．到t₄时间内，电梯可能先加速向下，接着匀速向下，再减速向下

D．到t₄时间内，电梯可能先加速向上，接着匀速向上，再减速向上

18.　 2008年北京时间5月12日14时28分，在四川省汶川县(北纬31度，东经103.4度)发生了8级地震。它是印度板块向亚洲板块俯冲，造成青藏高原快速隆升导致的。已知地震波分为三种：纵波(P波)，速度v_p=9.9km/s; 横波(S波)，速度v_s=4.5km/s

面波(L波)，v_L＜v_S，面波在浅源地震中破坏力最大。假若地震台记录到的地震曲线如图所示，在曲线图上测得P波与S波的时间差为8s，则地震台距震源为(　 )

A.66km　 B.8.25km　 C.36km　 D.79.2km

17．2007年10月29日18时01分，嫦娥一号卫星成功实施入轨后的第三次变轨。30日17时40分，嫦娥一号卫星到达48小时周期轨道远地点，距地面高度12万公里，创下中国航天器飞行测控新纪录。已知地球半径6400公里，则在距地面12万公里高处，嫦娥一号卫星所受地球的万有引力与绕地表面飞行时的万有引力大小之比最接近(　 )

A．1∶20　　　 　　　 　　　 B．1∶200　　　　　　　　　 C．1∶400　　　　　　　　　 D．1∶600

16．一个原子核在中子的轰击下发生一种可能的裂变反应，其裂变方程为

，则下列说法正确的是(　 )

A.X的原子核中含有86个中子

B.X的原子核中含有141个核子

C.因为裂变释放能量，出现质量亏损，所以裂变后的总质量数减少

D.是天然放射性元素，它的半衰期约为7亿年，随着地球环境的不断变化，半衰期可能变短也可能变长

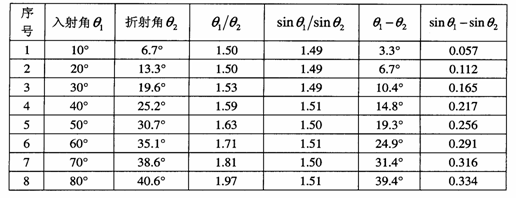

15．某研究性学习小组在探究光的折射过程中，研究折射角与入射角之间的关系，当光由空气斜射入玻璃中时，测得实验数据如下表

由此实验数据可以初步得到的结论是(　 )

A．在误差允许范围内，入射角与折射角之比总是定值

B．在误差允许范围内，入射角正弦与折射角正弦之比总是定值

C．在误差允许范围内，入射角与折射角之差总是定值

D．在误差允许范围内，入射角正弦与折射角正弦之差总是定值

14．下列有关光现象的说法中正确的是(　　 )

　A．在太阳光照射下，水面上油膜出现彩色花纹是光的色散现象

　　 B．在光的双缝干涉实验中，若仅将入射光由绿光改为黄光，则条纹间距变窄

C．光导纤维丝内芯材料的折射率比外套材料的折射率大

D．光的偏振现象说明光是一种纵波

13．在学习物理的过程中，物理学史也是一种重要的资源，学习前人的科学研究方法将有助于提高同学们的科学素养。下列表述中正确的是(　　　 　　　 ).

A．牛顿发现了万有引力定律，并测出了引力常量

B．法拉第发现了电磁感应现象，提出了电场和磁场的概念

C．伽利略发现了行星运动三大定律

D．安培提出了磁场对运动电荷的作用力公式

24．(20分)如图所示，两根完全相同的光滑金属导轨OP、OQ固定在水平桌面上，导轨间的夹角为θ＝74°，导轨单位长度的电阻为r₀＝0.10Ω/m。导轨所在空间有垂直于桌面向下的匀强磁场，且磁场随时间变化，磁场的磁感应强度B与时间t的关系为B＝，其中比例系数k＝2T·s。将电阻不计的金属杆MN放置在水平桌面上，在外力作用下，t＝0时刻金属杆以恒定速度v＝2m/s从O点开始向右滑动。在滑动过程中保持MN垂直于两导轨间夹角的平分线，且与导轨接触良好。(已知导轨和金属杆均足够长，sin37°＝0.6，

cos37°＝0.8)求:

⑴在t=6.0s时,回路中的感应电动势的大小;

⑵在t=6.0s时,金属杆MN所受安培力的大小;

⑶在t＝6.0s时,外力对金属杆MN所做功的功率。
