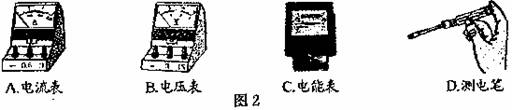

3．图2所示器材中用于辨别家庭电路中火线与零线的是

2. 08年的CCTV青年歌手太奖赛中有道辩听题：“先听音乐，后判断该

音乐是用哪种乐器演奏的”。歌手能判断出用哪种乐器演奏是依据声音的

　 A.音调　　 B.音色　　 C.响度　　 D.三者均可

1. 08年春节晚会中有一精彩的“手影戏”--《逗趣》。两位演员用手分别表演了动物、人物的各种形态。活灵活现的手影(如图1)，让观众大开眼界。手影的

形成是由于

　A.光的直线传播　 B.光的折射　

C.光的反射　 D.凸透镜成像

32．(6分)如图所示，电源电压恒为24V，小灯泡标有“6V 3W”字样，定值电阻R₂的阻值为24．当S闭合，S₁、S₂都断开且滑片P移到滑动变阻器的中点时，灯L正常发光．

(1)灯泡L的电阻是多少?

(2)滑动变阻器的最大阻值是多少?

(3)当S₁、S₂都闭合时，调节滑动变阻器，使整个电路消耗的总

31．(6分)用沼气作燃料加热3kg水的过程中，水温随时间的变化情况如图所示．请根据图像及有关信息回答下列问题。

　 (1)加热2min水吸收的热量是多少?[水的比热容为4.2×10³J／(kg·^oC)]

　 (2)如果沼气2min内燃烧时供给的沼气流量为0．01 m³，那么在这种情况下，该沼气炉的效率为多少?(沼气的热值是2．4×10⁷J／m³)

30．(8分)如图所示，电源电压保持不变，滑动变阻器的最大阻值为R，，将滑动变阻器的滑片置于中点，断开开关S₁，闭合开关S₂：时，电流表的示数为0.3A，电压表的示数为3V，R₂消耗的电功率为2．7w；将滑动变阻器的滑片移到最左端，同时闭合开关S₁、S₂时，电流表的示数为0.7A．求：

(1)电源电压；

(2)R₃的阻值；

(3)R₁、R₂的阻值；

(4)将滑动变阻器的滑片移到最右端，断开开关S₂，闭合

　 开关S₁，时，电压表的示数及R₁消耗的电功率．

29．(8分)学习了大气压的知识后，小明对大气压强通常有1.0×l0⁵Pa这么大存有疑问，想

　 亲自证实一下，小明买来一个塑料挂钩(质量可忽略不计)，把它的吸盘贴在玻璃餐桌的

　 下表面，如图所示，测出塑料吸盘与玻璃的接触面积为10cm²，又找来一轻塑料桶(质量 可忽略不计)，并在桶中装入8L水．

(1)塑料桶中的水的重力是多大?(取g=10N／kg)

(2)小明经过计算，认为把塑料桶挂到挂钩上不会把吸盘拉　　　　 掉，请你帮他写出计算过程和判断依据．

(3)当小明把水桶挂到挂钩上时，吸盘却被拉掉了，是不是大气压没有那么大呢?如果不是，你认为可能是其他什么原因造成的呢?

1.25t的水泥板，为安全起吊，C应移到离O点多远的地方?

(2)若“塔吊”20s内将质量为1.25t的水泥板匀速提高了4m，那么，“塔吊”提升水泥板

　 的功率是多少?如果机械做的额外功是3×10⁴J，“塔吊”的机械效率是多少?

28．(6分)“塔吊”是建筑工地上常见的起重设备，在汶川地震灾区救援现场，用“塔吊”可将很重的水泥板方便地吊起并安放到工作区域内．(g取10N／kg)

(1)现有一“塔吊”如图所示，它有一水平臂AB，AO叫平衡臂，OB叫

　 吊臂．C为可移动的滑轮组，C移动的范围是从O点到B点．已

　 知：AO=10m，OB=50m．若“塔身”的宽度和铁架、滑轮组所受重

　 力及摩擦均不计，在A端所装配重的质量为5t，要想起吊质量为

27．(6分)如图所示是小玲测量小灯泡的电阻所用的器材，已知小灯泡的额定电压是3．8V．

(1)请你用笔画线代替导线，将实物电路连接

　 　　完整，要求导线不能交叉．

(2)闭合开关前，滑动变阻器的滑片P应移动

　　 到_________(选填“A”或“B”)端．

(3)进行实验时，小玲闭合开关后发现电压表的示数接近4．5V，然后她反复移动滑动变

　 阻器的滑片P，电压表的示数基本不变．由此可见，发生故障的原因可能是滑动变阻

　 器_______或者是灯泡__________(选填“断路”或“短路”)．

(4)排除故障后，小玲先后让滑动变阻器的滑片P在不同位置上做了三次实验，得出三

　 组数据，并根据每组数据正确计算出三个相应的电阻值，比较发现它们之间有较大

　 差异你认为产生这种差异的原因是________________________________________．
