25．斜面是一种简单机械，盘山公路可看成是斜面．如图所示，一辆客车在盘山公路上行驶，假如客车质量为7000kg，向上行驶过程中牵引力保持30000N不变。行驶了2000m的路程时，客车升高了300m．在此期间，求：

　　 (1)牵引力做了多少功?

　　 (2)盘山公路的“机械”效率是多少?

24．(9分)现要求测量“2.5V　 0.3A”小灯泡的电功率，提供的器材如图所示。

　　 (1)在方框中画出实验电路图

　　 (2)把实物图中实验器材连接成实验电路；

　　 (3)为了比较小灯泡在不同发光情况下的电功率，

同时为了方便调节和读数，请你设计出实验过

程中，小灯泡两端应该调节出的几个电压值，

并填人右表中。

22．(8分)图示是我们实验用的天平，放在水平工作台面上，砝码盒中配备的砝码有50g、20g、10g、5S等。现有一质量待测的物体，估计其质量在30g左右。请将以下实验操作补充完整：

　　 (1)把游码移到标尺的　　　　 ，观察指针的偏转情况，通过

调节　　　　 ，使天平横梁平衡；

　　 (2)把物体放人左盘，用镊子夹取　　 g、　　 g砝码各1个放

　　 入右盘中，若指针右偏，则应取下　　 g砝码，加上 　　g砝

　　 码……同时调节游码，直到天平平衡；

　　 (3)将右盘中砝码的质量与标尺上游码所对应的质量值相加，即是

　　 待测物体的质量。

　23．(8分)图为探究“杠杆的平衡条件”的实验装置。实验中：

　　 (1)首先应调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态。

这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响，这时

杠杆重力的力臂为 　　　　。

　　 (2)实验过程中，给杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠

杆保持水平平衡状态，这时就可读出相应的数据。当然也可通过移动钩

码的位置使杠杆在倾斜状态下达到平衡，并进行相关数据的测量。但我

们总是选取杠杆的水平平衡状态进行实验，其原因主要是　　　　　　　　　　　　　　　　 。

21．电风扇是一种常用家电，它在工作时涉及到很多物理知识，请你回答如下问题：

⑴电风扇在工作过程中，能量主要是怎样转化的？实现这种转化的部件是什么？

⑵当我们在炎热的夏天使用电风扇的时候，会感觉到凉爽.请你分析其中的原因

20. 请你画出图14中拉力F对支点O的力臂l。(3分)

19. 在图13中的虚线框内填入适当的透镜。(3分)

18．如图所示，推土机重为51000N，每条履带跟地面的接触面积约为0.75m²，则它对水平地面的压强是　　　　 _______Pa。

三作图题(每题2分　 共6分)

17．额定功率为1500W的电热水壶，内装1升、初温为20℃的水，若接通电源后，正常工作4分钟水被烧开(温度为100℃)。这个过程中水吸收的热量为　　　　 J，消耗了　　　 J的电能[水的密度为1.0×10³kg/m³，比热容为4.2×10³J/(kg·℃)]

16．站在地面上的人想用尽可能小的力提升水桶。请在图中画出滑轮组绳子的绕法。

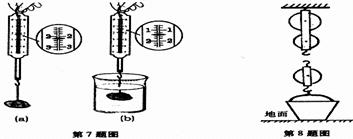

15．把一小石块挂在弹簧测力计下，示数如图(a)所示，然后慢慢地把小石块浸没在水中，弹簧测力计示数如图(b)所示。用量筒可测出小石块的体积为80cm³，则小石块密度是　　　 kg/m³；小石块所受的浮力是　　　 　N。
