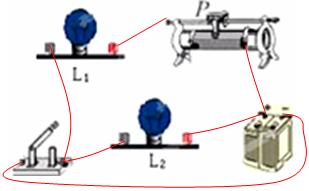

    14．如图所示，根据要求连接电路，要求：滑片P向左移动时灯L1的电流减小，L2的电流不变．

    分析 由题意可知，滑动变阻器可以控制灯L1的电流说明两者串联，滑片向左移动时灯L1的电流减小说明变阻器右下方接线柱和任意上方接线柱串联在电路中，滑片移动时L2亮度不变说明两灯泡互不影响即为并联，由此连接电路．

    解答 解：
    由分析可知，滑动变阻器与灯L1串联后与L2并联，然后与开关、电源组成电路，要注意变阻器的右下方接线柱和任意上方接线柱串联在电路中，如下图所示：
    ．

    点评 本题考查了根据题意联接实物电路图，根据题意得出各电路元件的连接方式和位置是关键．
