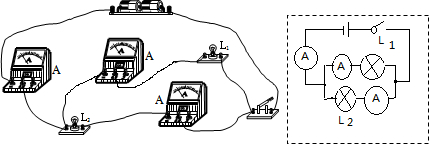

    1．某同学为了探究并联电路中干路的电流与各支路电流间的关系，设计电路如图所示．
    （1）请完成电路连接并在方框中画出相应的电路图．
    （2）当闭合开关时，该同学发现电流表A2指针向“0”刻线左边偏转，则故障原因可能是可能是电流表正负接线柱接反．

    （3）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，他应该采取的措施是换接大量程．
    （4）排除一切故障后，该同学分别记下电流表A、A1、A2的示数，然后换上另外两个灯泡，再次记下三个电流表的示数，两次记录的数据如表：
    A的示数A1的示数A2的示数
    第一次测量0.8A0.3A0.5A
    第二次测量0.7A0.4A0.3A
    根据上表的数据分析，可得出的结论是：并联电路中干路中电流等于支路中电流的和．

    分析 本题主要考查了在探究并联电路中干路的电流与各支路电流之间的关系的实验中的有关内容，主要有：
    （1）在连接电路时开关应是断开的，电流表要和被测电路串联；
    （2）在连接实物图时一定要分清电压表与电流表的正负接线柱，否则两表指针会反向偏转造成器材的损坏；
    （3）电压表与电流表的量程要选择合理，过大或过小都不利于正确读数；
    （4）能根据实验数据分析出相关结论．

    解答 解：（1）在连接电路时电流表要和待测电路串联，电路图要和实物电路一致；如图所示：
    （2）电流表接入电路时，电流应从正接线柱流入，负接线柱流出，否则指针就会反向偏转，因此当闭合电路开关时，电流表A1指针向“O”刻线左边偏转，故障原因可能是电流表正负接线柱接反；
        （3）当闭合开关时，电流表A的指针向右偏转，超过了右边最大刻度值，说明该电流表的量程过小，故需换接大量程；
        （4）通过观察实验数据可知，两次测量结果均是A1的示数加上A2的示数等于A的示数，故得结论并联电路中干路中电流等于支路中电流的和．
    故答案为：（1）如图所示；
    （2）可能是电流表正负接线柱接反；
    （3）换接大量程；
    （4）并联电路中干路中电流等于支路中电流的和．

    点评 此题为一实验常规题，难度不是太大，但是如果学生平时的实验基础不扎实，第（1）问和第（2）问还是有一定的难度的．
