Question

8．王华同学在做“用电压表和电流表测小灯泡电阻”的实验中用到的器材如图1．
（1）请你完成电路并画出电路图．

（2）下面是记录的数据，请你补充完整并回答后面的问题

电压/伏	2	2.5	3
电流/安	0.22	0.25	0.28
电阻/欧

你发现随着电压的增大，电阻也越来越大．你认为产生这种现象的原因是小灯泡的电阻受温度影响．

Answer 1

分析 （1）电压表并联在小灯泡两端，电流表串联在电路中，滑动变阻器串联在电路中，并且接线一上一下；
（2）利用欧姆定律求出不同电压下的电阻，分析解答原因．

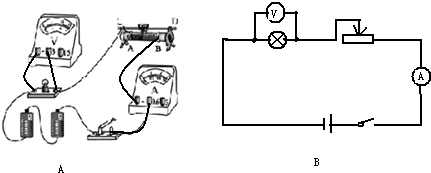

解答 解：（1）根据题意可知，电压表并联在小灯泡两端，电流表串联在电路中，滑动变阻器串联在电路中，接线一上一下，电路连接如图A所示，并画出电路图如下图B：

（2）由欧姆定律可得：R₁=$\frac{{U}_{1}}{{I}_{1}}$=$\frac{2V}{0.22A}$≈9.1Ω；R₂=$\frac{{U}_{2}}{{I}_{2}}$=$\frac{2.5V}{0.25A}$=10Ω；R₃=$\frac{{U}_{3}}{{I}_{3}}$=$\frac{3V}{0.28A}$≈10.7Ω，

电压/伏	2	2.5	3
电流/安	0.22	0.25	0.28
电阻/欧	9.1	10	10.7

由此可知随着电压的增大，电阻也越来越大，其原因是小灯泡的电阻受温度影响．
故答案为：（1）电路连接和电路图如上图所示；
（2）大；小灯泡的电阻受温度影响．

点评 此题主要考查学生对于伏安法测电阻实验的理解和掌握，注意实物连图中的事项和运用欧姆定律分析得出结论是解题关键．
