    19．物理兴趣小组练习使用滑动变阻器控制电路，如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮

    （1）按要求连接实物图1并在方框内画出相应的电路图．
    （2）连接电路时开关应处于断开状态，滑动变阻器的滑片应处于B（A或B）端．
    （3）滑片P向左移动时，电流表示数变大，灯泡亮度变亮（选填“变亮”、“变暗”或“不变”）．
    （4）在某一测量瞬间发现电压表和电流表的示数如图3所示，则电压表示数为2.6V，电流表示数为0.26A．
    （5）如移动滑片P发现两表示数均比较小且不变，则原因为滑动变阻器的下面两个接线柱同时接入电路．

    分析 （1）①连接实物图时，要重点注意电压表要与小灯泡并联，电流表串联在电路中，滑动变阻器要一下一上，并使滑动方向符合题目要求，同时注意电流表的接线柱要正进负出；
    ②画电路图时，要按实物连接图的顺序，依次用符号替代各元件即可；
    （2）连接电路时，开关必须断开，滑动变阻器的滑片处于最大阻值处；
    （3）根据图中的情况，判断滑片P向左移动时，滑动变阻器的有效部分是变长还是变短，即可判断电流表、灯泡的变化情况；
    （4）根据电流表和电压表的量程、分度值读出电流表和电压表的示数；
    （5）根据题意可知，滑动变阻器不起调节作用，根据滑动变阻器的使用方法可以确定其连接的错误所在．

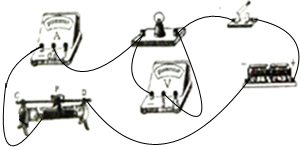

    解答 解：（1）①电路中电流约为0.5A，则电流表可选择0～0.6A量程，电源为两节干电池，则电压表可选择0～3V量程，滑动变阻器选择一上一下，且必须连接左下端接线柱，才能符合“滑片向左滑动时灯泡变亮”的要求，如下图所示：

    ②电路图如图所示：

    （2）为了保护电路，要求在电路连接的过程中，开关必须是断开的．图中为了使滑动变阻器接入电路的阻值最大，应先使滑片P处于变阻器的最右端，即B端；
    （3）读图可知，当滑片P向左移动时，滑动变阻器接入电路的阻值变小，电路中的总电阻变小，则电路中的电流变大，灯泡的亮度变亮；
    （4）根据图3可知，电压表量程为0～3V，分度值为0.1V，示数为0.26V；
    电流表的量程为0～0.6A，分度值为0.02A，示数为0.26A；
    （5）在使用滑动变阻器时，只有选用一上一下两个接线柱，滑动变阻器才具有调节作用；
    当同时选用下面两个接线柱时或同时选用上面两个接线柱时滑动变阻器不起调节作用，两电表的示数较小说明下面两个接线柱同时接入电路．
    故答案为：（1）如上图；（2）断开；B；（3）大；变亮；（4）2.6；0.26；（5）滑动变阻器的下面两个接线柱同时接入电路．

    点评 本题涉及到连接实物图的方法、画电路图、电压表和电流表的读数方法、滑动变阻器的使用方法，以及电路故障的判断等知识，是比较典型的类型习题；正确画出电路图和连接实物图是本题解答的关键，在连接实物图时，要注意电压表和电流表量程的选择、接线柱的正进负出、滑动变阻器接线柱的选择等，这些都是容易出错的地方．
