某同学安装如图甲的实验装置，验证机械能守恒定律．如图乙是该实验得到的一条点迹清晰的纸带，现要取A、B两点来验证实验，已知电火花打点计时器每隔0.02S打一个点．

请回答下列问题：

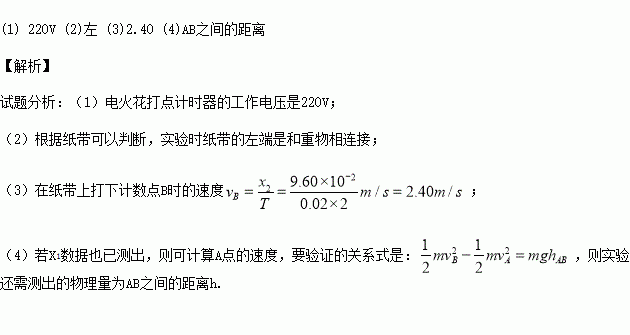

（1）电火花打点计时器的工作电压是_____；

（2）根据纸带可以判断，实验时纸带的_____端是和重物相连接(选填“左”或“右”)；

（3）若X2=9.60cm，则在纸带上打下计数点B时的速度VB=_____m/s(计算结果保留三位有效数字)；

（4）若X1数据也已测出，则实验还需测出的物理量为_____．
