Question

在研究性课题的研究中，小刚、小聪和小明所在的小组收集了手机的电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子器件。现从这些材料中选取两个待测元件进行研究，一是电阻R_x（阻值约2 k ），二是手机中常用的锂电池（电动势E的标称值为3．4 V）。在操作台上还准备了如下实验器材：

       A．电压表V（量程4V，内阻R_v约10 k）

      B．电流表A₁（量程100 mA，内阻约5 ）

    C．电流表A₂（量程2 mA，内阻约50 ）

    D．滑动变阻器R（0～40 。额定电流1 A）

    E．电阻箱R_o （0～999．9 ）

    F．开关S-只、导线若干

    ①小刚采用伏安法测定R_x．的阻值，他使用的电是待测的锂电池。图甲是他连接的部分实验器材，请你用笔划线在答题卡上完成实物连接。

    小刚选用的电流表应是    （选填“A₁”或“A₂”）；他用电压表的读数除以电流表的读数作为Rx的测量值，则测量值    真实值（填“大于”或“小于”）；

    ②小聪和小明设计了图乙所示的电路图测量锂电池的电动势E和内阻r。

    a．小聪的实验操作是：闭合开关S．调整电阻箱的阻值为R₁时，读出电压表的示数为U_l；调整电阻箱的阻值为R₂时，读出电压表的示数为U₂。根据小聪测出的数据可求得该电池的电动势，其表达式为E=          ；

    b．小明认为用线性图像处理数据更便于分析。他在实验中多次改变电阻箱阻值，获取了多组数据，画出的图像为一条直线（见图丙）。则该图像的函数表达式为          ，由图丙可知该电池的电动势E=        V、内阻r=____。

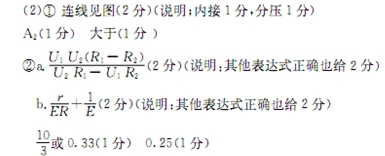

Answer 1
