    如图，空间区域Ⅰ、Ⅱ有匀强电场和匀强磁场，MN、PQ为理想边界，Ⅰ区域高度为d，Ⅱ区域的高度足够大．匀强电场方向竖直向上；Ⅰ、Ⅱ区域的磁感应强度均为B，方向分别垂直纸面向里和向外．一个质量为m，电量为q的带电小球从磁场上方的O点由静止开始下落，进入场区后，恰能做匀速圆周运动．已知重力加速度为g．

        (1)试判断小球的电性并求出电场强度E的大小；

        (2)若带电小球运动一定时间后恰能回到O点，求它释放时距MN的高度h；

        (3)试讨论在h取不同值时，带电小球第一次穿出Ⅰ区域的过程中，电场力所做的功．


        解析：(1)带电小球进入复合场后，恰能做匀速圆周运动，合力为洛伦兹力，重力与电场力平衡，重力竖直向下，电场力竖直向上，即小球带正电。

        由qE=mg①解得②

        (2)带电小球在进入磁场前做自由落体运动，依机械能守恒有mgh=mv2③

        带电小球在磁场中作匀速圆周运动，设半径为R，依牛顿第二定律有qvB=m④

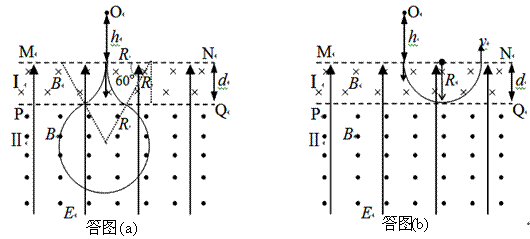

        由于带电小球在Ⅰ、Ⅱ两个区域运动过程中q、v、B、m的大小不变，故三段圆周运动的半径相同，以三个圆心为顶点的三角形为等边三角形，边长为2R，内角为60º，如答图(a)所示．由几何关系知R=⑤    解得h=⑥；作出小球运动大致轨迹图

        (3)当带电小球在Ⅰ区域作圆周运动的圆弧与PQ相切时，运动轨迹如答图(b)所示，有

        半径R=d⑦    联立③④⑦式，解得h0=⑧

        讨论：i．当h<h0时，带电小球进入磁场Ⅰ区域的速度较小，半径较小，不能进入Ⅱ区域，由磁场上边界MN第一次穿出磁场Ⅰ区域，此过程电场力做功W=qEs=0⑨

        ⅱ．当h>h0时，带电小球进入磁场Ⅰ区域后由下边界PQ第一次穿出磁场Ⅰ区域进入Ⅱ区域，此过程电场力做功W=－qEd⑩    将②式代入得W=－mgd

        评分说明：第(3)问讨论对于当h=h0时的临界情况不做要求，即电场力做功W=0或者W=－mgd均可以.：
