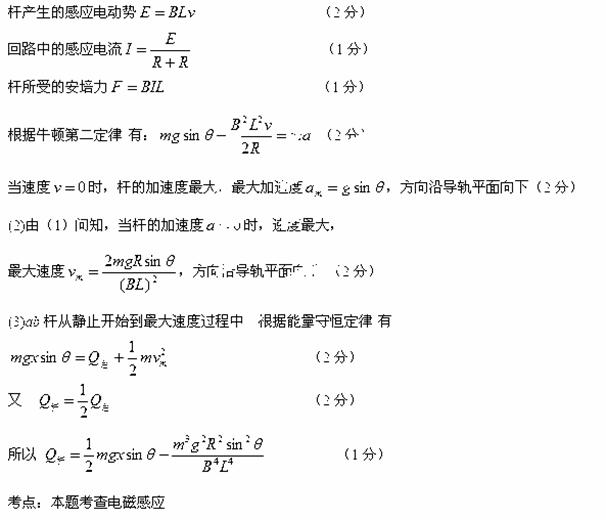

如图所示，相距为L的两条足够长的光滑平行金属导轨MN、PQ与水平面的夹角为θ， N、Q两点间接有阻值为R的电阻。整个装置处于磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向下。将质量为m、阻值也为R的金属杆ab垂直放在导轨上，杆ab由静止释放，下滑距离x时达到最大速度。重力加速度为g，导轨电阻不计，杆与导轨接触良好。求：

⑴杆ab下滑的最大加速度；

⑵杆ab下滑的最大速度；

⑶上述过程中，杆上产生的热量。
