Question

有一小灯泡上标有“6 V 0.2 A”字样,现要测量该灯泡的伏安特性曲线，有下列器材供选用：

A.电压表(量程0～3 V，内阻约为2.0 kΩ)

B.电压表(量程0～15 V，内阻约为3.0 kΩ)

C.电流表(量程0～0.6 A，内阻约为2.0 Ω)

D.电流表(量程0～3 A，内阻约为1.5 Ω)

E.滑动变阻器(30Ω，2 A)

F.学生电源(直流，9 V)及开关、导线等.

(1)实验中所用的电压表应选 ，电流表应选 ．

(2)画出实验电路图（要求电压从零开始调节）并连接实物图。

(3)某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线(如图所示)，若用电动势为3 V、内阻为2.5 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是______ W.

Answer 1

（1）B，C ；（2）如图所示 （3）0.80W(0.60~0.80)

【解析】

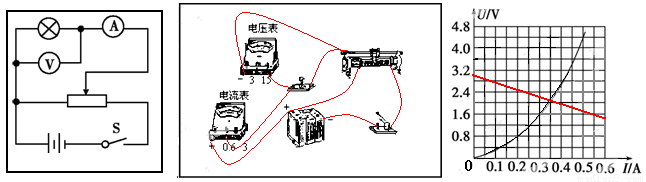

试题分析：(1)因小灯泡标有“6V，0.2A”的字样，故电压表应选A，额定电流为0.2A，故电流表应选C，(2)因，故电流表应用外接法;因要求电流从零调，故滑动变阻器应用分压式接法，电路图如上图所示.实物图根据电路图连接（外接法+分压式）

（3）因电源电动势为3.0V、内阻为2.5Ω，则短路电流为1.2A；路端电压：,故当电流为0.6A时，路端电压为：U=3-2.5×0.6=1.5V;在图象中将（0，3V）与（0.6A .1.5V ）两点用直线连接如图所示,由图可知两图线的交点坐标为U=2.1V，I=0.35A，则小灯泡的功率为P=UI=2.1×0.35W≈0.735W.

考点：本题考查了描绘小电珠的伏安特性曲线．
