    （1）为了测量某一未知电阻Rx的阻值，实验室提供以下器材：电压表（0~3V，内阻约3kΩ）、电流表（0~0.6A，内阻约0. 5Ω）、滑动变阻器（0~15Ω，2A）、电源（E=3V，内阻很小）、开关与导线，某同学设计的实验电路图如图甲所示.

    （1）请按甲电路图将图乙中实物连线补齐

    （2）图乙中，闭合开关前，应将滑动变阻器P置于 端（选填“a”、“b”）

    （3）闭合开关，缓慢调节滑动变阻器，得到多组电压U与电流I的读数，请你根据坐标系中描出的实验数据点画出U-I图线

    （4）根据U-I图像求得未知电阻的阻值Rx= Ω（保留两位有效数字）；实验测出Rx的测量值 真实值（填“>”、“<”或“=”）

    （5）利用现有的器材，为了更准确地测量该电阻的阻值，请你对电表的接法提出建议并说明理由 ．

    （1）实物图连线如右图；（2）a ；（3）图像略；（4）Rx=5.0Ω（4.8Ω～5.0Ω均正确）；>

    （5）由于待测电阻相对较小，建议电流表外接；

    【解析】

    试题分析：（1）实物图连线如右图；

    （2）闭合开关前，应将滑动变阻器P置于a端；

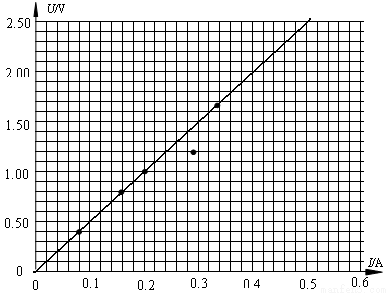

    （3）图像如图；

    （4）根据U-I图像求得未知电阻的阻值；因为电压表读数大于待测两端的电压值，故测量值大于真实值；

    （5）由于待测电阻相对较小，建议电流表外接；

    考点：伏安法测电阻.
