    如图所示的电路中，当滑动变阻器的滑动触点向b端移动时（　　）

    　

    A．

    伏特表V的读数增大，安培表A的读数减小

    　

    B．

    伏特表V和安培表A的读数都增大

    　

    C．

    伏特表V和安培表A的读数都减小

    　

    D．

    伏特表V的读数减小，安培表A的读数增大


    考点：

    闭合电路的欧姆定律．.

    专题：

    恒定电流专题．

    分析：

    当滑动变阻器的滑动触点向b端移动时，变阻器接入电路的电阻增大，外电路总电阻增大，由欧姆定律分析总电流和路端电压的变化，再分析流过变阻器电流的变化，来判断电表读数的变化．

    解答：

    解：当滑动变阻器的滑动触点向b端移动时，变阻器接入电路的电阻增大，外电路总电阻R增大，由欧姆定律分析总电流I减小，路端电压U=E﹣Ir增大，电阻R2的电压U2=E﹣I（r+R1）增大，流过电阻R2的电流I2增大，则流过电流表的电流I3=I﹣I2减小．所以伏特表V的读数增大，安培表A的读数减小．

    故选A

    点评：

    本题是简单的电路动态变化分析问题，往往按“部分→整体→部分”的顺序分析．

    　

    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源： 题型：


    一质子以速度v穿过互相垂直的电场和磁场区域而没有发生偏转，不考虑重力的影响，则（　　）

    　

    A．

    若电子以相同速度v射入该区域，将会发生偏转

    　

    B．

    无论何种带电粒子，只要以相同的速度v射入都不会发生偏转

    　

    C．

    若质子的速度v′＜v，它将向上偏转

    　

    D．

    若质子的速度v′＞v，它将向上偏转

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图所示，带电粒子以初速度v0从a点沿x轴正方向进入匀强磁场，运动中经过b点，Oa＝Ob；若撤去磁场，加一个与y轴平行的匀强电场，粒子以相同的初速度v0从a点进入电场，粒子仍能通过b点。不计粒子重力，那么电场强度E与磁感应强度B之比以及粒子从a到b在磁场中与在电场中运动的时间之比分别为（ ）

    A．2v0 B．C．1 D．

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    物理学习小组在测定某电源的电动势E和内阻r时，找来一段电阻率较大的粗细均匀的电阻丝ab替代滑动变阻器，设计了如图甲所示的实验，其中R0是阻值为2Ω的保护电阻，滑动片P与电阻丝始终接触良好。实验时闭合开关，调节P的位置，测得aP的长度x和对应的电压U、电流I数据，并分别绘制了如图乙所示的U－I图象和如图丙所示的－x图象。

    （1）由图乙可得电源的电动势E＝________V；内阻r＝________Ω。

    （2）根据测得的直径可以算得电阻丝的横截面积S＝0.12×10－6m2，利用图丙可求得电阻丝的电阻率ρ为________Ω·m，图丙中图象截距的物理意义是                    。（以上结果均保留两位有效数字）

    （3）此实验用了图象法处理数据优点是直观，但是不能减少或者消除

    （填“偶然误差”或“系统误差”）。

    　　　　　图乙　　　　　　　　　　图丙

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    北京时间2011年3月11日13时46分，在日本本州岛附近海域发生里氏9.0级强烈地震，地震和海啸引发福岛第一核电站放射性物质泄漏，其中放射性物质碘131的衰变方程为→+Y。根据有关放射性知识，下列说法正确的是         （选对一个得3分，选对两个得4分，选对三个得6分，每选错一个扣3分，最低得0分）

    A．Y粒子为β粒子

    B．若的半衰期大约是8天，取4个碘原子核，经16天就只剩下1个碘原子核了

    C．生成的处于激发态，放射γ射线。γ射线的穿透能力最强，电离能力也最强

    D．中有53个质子和131个核子

    E．如果放射性物质碘131处于化合态，也不会对放射性产生影响

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图是磁流体发电机的示意图，在间距为d的平行金属板A、C间，存在磁感应强度为B、方向垂直纸面向外的匀强磁场，两金属板通过导线与变阻器R相连，等离子体以速度v平行于两金属板垂直射入磁场．若要增大该发电机的电动势，可采取的方法是（　　）

    　

    A．

    增大d

    B．

    增大B

    C．

    增大R

    D．

    增大v

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材描绘小灯泡的伏安特性曲线：①电源E1：电动势为3.0V，内阻不计；②电源E2：电动势为12.0V，内阻不计；③电压表V：量程为0～3V，内阻约为10kΩ；④电流表A1：量程为0～3A，内阻约为0.1Ω；⑤电流表A2：量程为0～0.6A，内阻约为0.6Ω；⑥滑动变阻器R：最大阻值为10Ω，额定电流为1.0A；⑦开关S，导线若干．

    用实验得到如下数据（I和U分别表示小灯泡的电流和电压）：

    I/A

    0.12

    0.21

    0.29

    0.34

    0.38

    0.42

    0.45

    0.47

    0.49

    0.50

    U/V

    0.20

    0.40

    0.60

    0.80

    1.00

    1.20

    1.40

    1.60

    1.80

    2.00

    （1）实验中电源应选用　E1　；电流表应选用　A2　（填数字序号）．

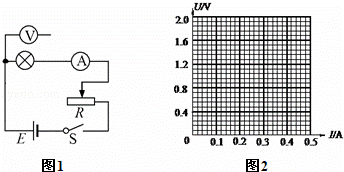

    （2）在实验电路图1中将所缺的导线补充完整．

    （3）在图2坐标中画出小灯泡的U﹣I曲线．

    （4）若将本题中的小灯泡接在电动势是1.5V、内阻是1.0Ω的电池两端，问小灯泡的实际功率是　0.44W　．（若需作图，可直接画在坐标中）

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图所示，足够长的木板A静止放置于水平面上，小物块B以初速度v0从木板左侧滑上木板，关于此后A、B两物体运动的v﹣t图象可能是（　　）

    　

    A．

    B．

    C．

    D．

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图，手持一根长为 l 的轻绳的一端在水平桌面上做半径为 r、角速度为 ω 的匀速圆周运动，绳始终保持与该圆周相切，绳的另一端系一质量为 m 的小木块，木块也在桌面上做匀速圆周运动，不计空气阻力，则（    ）

    A.木块只受重力、桌面的支持力和绳子拉力的作用

    B.绳的拉力大小为

    C.手对木块不做功

    D.手拉木块做功的功率等于

    查看答案和解析>>
