其同学设计一个发电测速装置，工作原理如图所示。一个半径为R=0.1m的圆形金属导轨固定在竖直平面上，一根长为R的金属棒OA，A端与导轨接触良好，O端固定在圆心处的转轴上。转轴的左端有一个半径为r=R/3的圆盘，圆盘和金属棒能随转轴一起转动。圆盘上绕有不可伸长的细线，下端挂着一个质量为m=0.5kg的铝块。在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B=0.5T。a点与导轨相连，b点通过电刷与O端相连。测量a、b两点间的电势差U可算得铝块速度。铝块由静止释放，下落h=0.3m时，测得U=0.15V。（细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g=10m/s²）

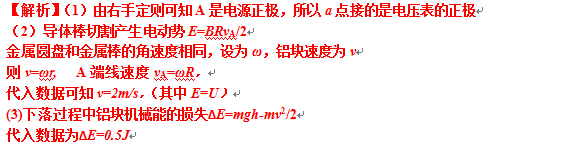

（1）测U时，a点相接的是电压表的“正极”还是“负极”？

（2）求此时铝块的速度大小；

（3）求此下落过程中铝块机械能的损失。

【考点分析】法拉第电磁感应定律，圆周运动、能量
