Question

某研究性学习小组欲测定一节新干电池的电动势和内阻。已选用的器材有：

干电池 （电动势为1.5V，内阻很小）；

电流表 （量程0～0.6A，内阻约为0.1Ω）；

电压表（量程0～3 V，内阻约6kΩ）；

电键一个、导线若干。

①新电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R₀起保护作用。实验中所用的定值电阻应选下列的         ，滑动变阻器应选下列的_______（填字母代号）。

A．定值电阻  （阻值1Ω）；

B．定值电阻  （阻值10Ω）；

C．滑动变阻器（阻值范围0～10Ω、额定电流2A）；

D．滑动变阻器（阻值范围0～1k Ω、额定电流1A）。

②先用多用电表的直流电压2.5V档测电动势，将插在标有“+”插孔中的红表笔接电池的      （填“正极”或“负极”），黑表笔接在另一极上。

③根据选好的实验器材，按正确的器材连接好实验电路如图所示甲，之后接通开关，改变滑动变阻器的阻值R，读出对应的电流表的示数I和电压表的示数U，根据这些数据画出U－I图线如图乙。根据图线得到电池的电动势E＝________V，内电阻r＝________Ω。

Answer 1

【答案】（A    C     每空2分  （正极      2分   （1.5    0.4    每空2分

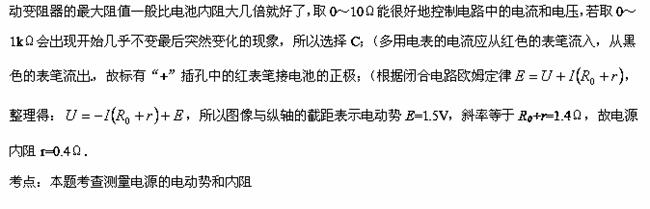

【解析】
试题分析：（由于电池内阻很小，为使电流表、电压表取值范围较大，所以保护电阻不宜太大，故选A；滑
