如图甲所示，一个n=100匝，面积为S=0.6m²的圆形金属线圈，其总电阻r=2.0Ω, 与R=10Ω的电阻连接成闭合电路。线圈内存在方向垂直纸面向里，磁感应强度B_t=2t + 3 (T)规律变化的磁场。电阻R两端并联一对平行金属板M、N，N板右侧为坐标系的第一象限（坐标原点O在N板的下端），虚线OA与x轴成45°角。yOA区域有垂直于纸面向外的匀强磁场B,xOA区域加如图乙所示周期性变化的电场E(规定沿x轴正方向的电场为正）。在靠近M板的P点由静止释放一个质量为m = 2×10^-3kg,带电量 q=0.1C的粒子(重力不计)，粒子经过N板的小孔Q(0, 2m)点垂直于y轴进入第一象限。t=0(从粒子进入电场时开始计时）时刻粒子经过OA上某点(未画出)沿－y方向进入电场，最后恰好垂直打在x轴上的 C (1.5m, 0)点。求：

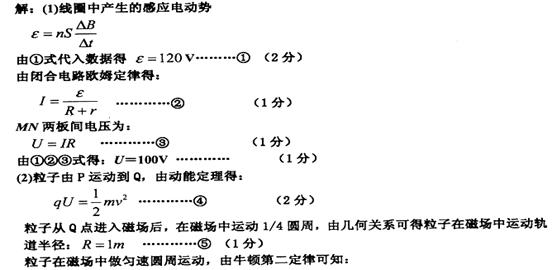

(1) 金属线圈的感应电动势E和平行金属板MN间的电压U;

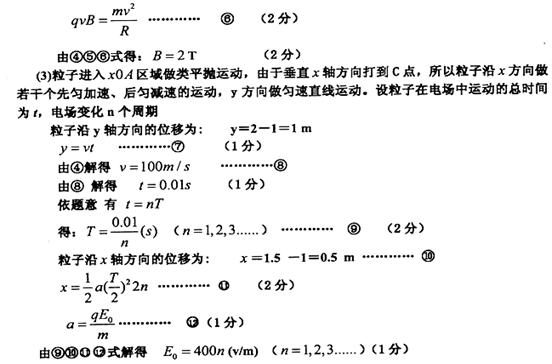

(2) yOA区域内的磁感应强度B

(3) xOA区域内电场的变化周期T和电场强度E₀。
