    LED发光二极管新技术已被广泛应用，如家用节能灯（LED灯）、LED投影仪、LED打印机、LED显示屏等。二极管是一种半导体元件，电路符号为“—卧一”，其特点是具有单向导电性，即电流从正极流人时电阻比较小，而从负极流入时电阻很大。

    （1）某实验兴趣小组用多用电表粗测其正向电阻。他们先将多用电表的选择开关指向欧姆挡中“×10”挡位并正确进行调零，再将多用电表的 表笔（选填“红”或“黑”）与待测二极管的“+”极相接，其表盘及指针所指位置如图所示，则此时品体二极管的电阻为 Ω。

    （2）为了测定该二极管的伏安特性曲线，备用了如下一些仪器：

    A．电压表：内阻约20 kΩ，

    B．电流表：内阻约200Ω，

    C．滑动变阻器（0～20Ω），

    D．滑动变阻器（0～10 kΩ），及开关导线若干和够用的电源。

    那么该实验中滑动变阻器应该选用 。

    ①请用这些仪器在方框中画出实验原理图。

    ②某同学得出以下一些数据：

    请在所给坐标中画出其特性曲线。

    ③若此发光二极管的最佳工作电流为12 mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个R= Ω的电阻（保留三位有效数字），才能使它工作在最佳状态。



    （1）黑，120Ω；⑵ C ⑶ 见解析

    【解析】

    试题分析：（1）多用电表欧姆挡测量时，内部电源被接通，而黑表笔连接内部电源的正极，故测二极管的正向电阻时用将黑表笔接二极管的“+”极相接，表盘读数为：12×10=120Ω；

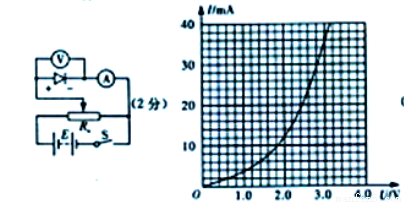

    ⑵ 为了方便测量滑动变阻器应选用C，① 测定该二极管的伏安特性曲线，电压要求从零开始调节，控制电路用分压电路，电压表的内阻远远大于二极管的电阻，测量电路用外接法，实验原理如图：

    ③ 由表中数据知，通过二极管的电流为12mA时，二极管两端电压为2V，则串联电阻两端的电压为1V，由欧姆定律R＝

    考点：本题考查欧姆表的使用、伏安法测电阻。
