    要测绘一个标有“3V 0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作。已选用的器材有：

        电池组（电动势4.5V，内阻约1Ω）；

        电流表（量程为0-250 mA，内阻约5Ω）；

        电压表(量程为0-3V，内阻约3kΩ)；

        电键一个、导线若干。

        (l)实验中所用的滑动变阻器应选下列中的______（填字母代号）。

        A．滑动变阻器(最大阻值20Ω ，额定电流1 A)

        B．滑动变阻器(最大阻值1750Ω，额定电流0.3 A)

    (2)实验的电路图应选用下列的图_______（填字母代号）。

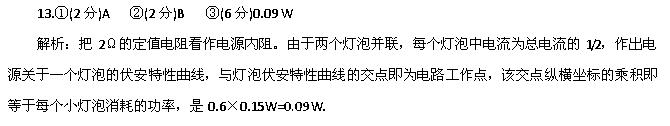

    (3)实验得到小灯泡的伏安特性曲线如图所示。现将两个这样的小灯泡并联后再与一个2Ω的定值电阻R串联，接在电动势为1.5V，内阻为1Ω的电源两端，如图所示。每个小灯泡消耗的功率是______W。
