在实际应用中有多种自动控温装置，以下是其中两种控温装置：

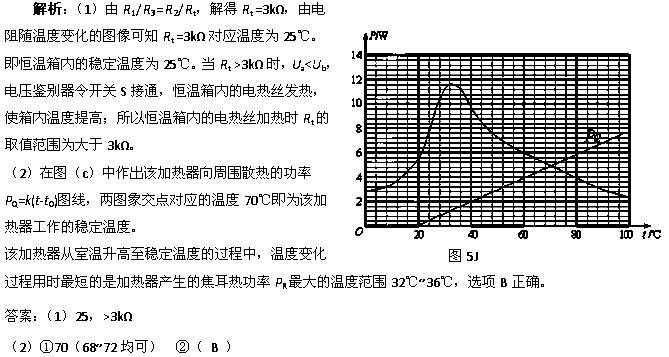

（1）图5（a）为某自动恒温箱原理图，箱内的电阻R1=2kΩ，R2=1.5kΩ，R3=4kΩ，Rt为热敏电阻，其电阻随温度变化的图像如图5（b）所示。当a、b两点电势Ua<Ub时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Ua>Ub时，电压鉴别器会使S断开，停止加热，则恒温箱内的稳定温度为____℃，恒温箱内的电热丝加热时Rt的取值范围为_____。
（2）有一种由PTC元件做成的加热器，它产生的焦耳热功率PR随温度t变化的图像如图5（c）所示。该加热器向周围散热的功率为PQ=k(t-t0)，其中t为加热器的温度，t0为室温（本题中取20℃），k=0.1W/℃。
①当PR=PQ时加热器的温度即可保持稳定，则该加热器工作的稳定温度为________℃；
②（单选）某次工作中，该加热器从室温升高至稳定温度的过程中，下列温度变化过程用时最短的是（ ）
（A）20℃~24℃
（B）32℃~36℃
（C）48℃~52℃
（D）60℃~64℃
智能训练练测考系列答案
计算高手系列答案科目：高中物理 来源： 题型：
要测绘一个标有“3V 0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作。已选用的器材有：
电池组（电动势4.5V，内阻约1Ω）；
电流表（量程为0-250 mA，内阻约5Ω）；
电压表(量程为0-3V，内阻约3kΩ)；
电键一个、导线若干。
(l)实验中所用的滑动变阻器应选下列中的______（填字母代号）。
A．滑动变阻器(最大阻值20Ω ，额定电流1 A)
B．滑动变阻器(最大阻值1750Ω，额定电流0.3 A)
(2)实验的电路图应选用下列的图_______（填字母代号）。
(3)实验得到小灯泡的伏安特性曲线如图所示。现将两个这样的小灯泡并联后再与一个2Ω的定值电阻R串联，接在电动势为1.5V，内阻为1Ω的电源两端，如图所示。每个小灯泡消耗的功率是______W。
查看答案和解析>>
科目：高中物理 来源： 题型：
如图，足够长的平行玻璃砖厚度为d，底面镀有反光膜，顶面涂有遮光物质AB。已知真空中的光速为c，玻璃砖折射率为
。
① 求光线在玻璃中的传播速度。
② 一束光线以45°的入射角由遮光物质A端入射，经底面反射后，恰能从遮光物质B端射出。求遮光物质AB的长度。
③ 为使各种角度入射的光线都不能由顶面射出，遮光物质AB至少多长？
查看答案和解析>>
科目：高中物理 来源： 题型：
为了测量两个质量不等的沙袋的质量，由于没有直接测量工具，某实验组应用下列器材测量：轻质定滑轮(质量和摩擦可忽略)、砝码一套(总质量为m＝0.5 kg)、细线、米尺、秒表，他们根据已学过的物理学知识，改变实验条件进行多次测量，选择合适的变量得到线性关系，作出图线并根据图线的斜率和截距求出沙袋的质量．操作如下：
(1)实验装置如题图1，设左右两边沙袋的质量分别为m1、m2；
(2)从m中取出质量为m′的砝码放在右边沙袋中，剩余砝码都放在左边沙袋中，发现m1下降m2上升；
(3)用米尺测出沙袋m1从静止下降的距离h，用秒表测出沙袋m1下降时间t，则可知沙袋的加速度大小为a＝________
(4)改变m′，测量相应的加速度a，得到多组m′及a的数据，作出________(选填“a～m′” 或“a～
”)图线；
(5)若求得图线的斜率k＝4 m/kg·s2，截距b＝2 m/s2，沙袋的质量m1＝________kg，m2＝________kg。
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，容器A和气缸B都能导热，A放置在l27℃的恒温槽中，B处于27℃的环境中，大气压强为Po=1.0×105Pa，开始时阀门K关闭，A内为真空，其容积VA=2.4 L，B内活塞横截面积S=100cm2、质量m=1kg，活塞下方充有理想气体，其体积VB=4.8 L，活塞上方与大气连通，A与B间连通细管体积不计，打开阀门K后活塞缓慢下移至某一位置（未触及气缸底部）．g取10m/s2．试求：
（1）稳定后容器A内气体压强；
（2）稳定后气缸B内气体的体积；
（3）活塞下移过程中，气缸B内气体对活塞做的功．
 |
查看答案和解析>>
科目：高中物理 来源： 题型：
下列叙述正确的是（ ）
A．重心、合力和交变电流的有效值等概念的建立都体现了等效替代的思想
B．库仑提出了用电场线描述电场的方法
C．伽利略猜想自由落体的运动速度与下落时间成正比，并直接用实验进行了验证
D．用比值法定义的物理概念在物理学中占有相当大的比例，例如场强
，电容
，加速度
都是采用比值法定义的
查看答案和解析>>
科目：高中物理 来源： 题型：
某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系中，如图中的甲、乙、丙所示,其中M点是图线乙和图线丙的交点，N点是图线甲和图线乙的交点则下列说法中正确的是
A．图线乙表示输出功率
随电流I变化的关系
B．图中N点对应的功率为最大输出功率
C．在图线上A、B、C 三点的纵坐标一定满足关系
D．两个图线交点M与N的横坐标之比为
，纵坐标之比为
查看答案和解析>>
科目：高中物理 来源： 题型：
实验室新进了一批低电阻的螺线管,课外活动小组的同学想用多用电表粗测螺线管的电阻。多用电表电阻档有4个倍率：分别为×1k、×100、×10、×1。
(1)若该同学选择×10倍率，用正确的操作步骤测量时，发现指针位置如图中虚线所示，为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：
A． ▲ ；B． ▲ 。
(2)重新测量后，刻度盘上的指针位置如图中实线所示， 则测量结果是 ▲ W。
 |
查看答案和解析>>
