如图所示，有一半径为r的圆形有界匀强磁场区域，磁感应强度为B，方向垂直纸面向里，其周围对称放置带有中心孔a、b、c的三个相同的平行板电容器，三个电容器两板间距离均为d，接有相同的电压U，在D处有一静止的电子，质量为m，电荷量为e，释放后从a孔射入匀强磁场中，并先后穿过b、c孔再从a孔穿出回到D处，求：

（1）电子在匀强磁场中运动的轨道半径R；

（2）匀强磁场的磁感应强度B；

（3）电子从D出发到第一次回到D处所用的时间t。

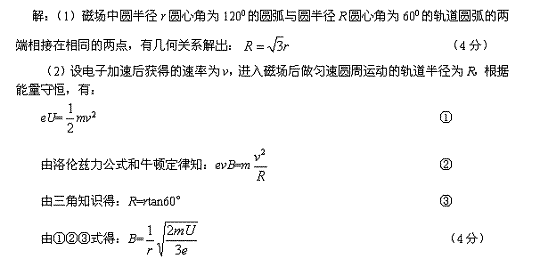

【答案】

（3）根据运动电荷在磁场中做匀速圆周运动的周期公式T=,依题意分析可知电子在磁场中运动一次所经历的时间为T/6，故电子在磁场中运动的总时间t1=3×T/6=;而电子在匀强电场中做一类似竖直上抛运动，所经历的时间t2,由s=at₂可求得：t₂=2.因为a=, 所以t₂=2d,电子在电场中运动的总时间为：6d.

故电子从出发至第一次回到出发点D处所用的时间为：

t=t₁+3t₂=.
