A.电流增强或减弱时，环中无感应电流

B.环竖直向上或向下运动时，环中有感应电流

C.环以导线为轴，在垂直于电流的平面内转动时，环中有感应电流

D.环以自身的任意直径为轴转动时，环中无感应电流

 图4-3-21

    A.a变大

    B.a不变

    C.a变小

    D.因为物块的质量未知，故不能确定a变化的趋势

图4-6-8

    A.1 N，20 m/s²

       B.0，21 m/s²

       C.1 N，21 m/s²

       D.条件不足，无法计算

图4

A.若a接b，R两端电压为12 V               B.若a接d，R两端电压为9 V

C.若a接d，b接c，R两端电压为21 V     D.若a接c，b接d，R两端电压为3 V

图4-3-21

（1）若固定滑块B，给小球A一竖直向上的初速度，使轻杆绕O点转过90°，则小球初速度的最小值是多少?

（2）若M=2m，不固定滑块B，给小球A一竖直向上的初速度v₀，则当轻杆绕O点转过90°，A球运动至最高点时，B的速度为多大?

图4-4-21

（1）解除锁定前弹簧的弹性势能；

（2）小物块第二次经过O′点时的速度大小；

（3）最终小物块与车相对静止时距O′点的距离.

如图4－3－21甲所示，弯曲部分AB和CD是两个半径相等的圆弧，中间的BC段是竖直的薄壁细圆管(细圆管内径略大于小球的直径)，分别与上下圆弧轨道相切连接，BC段的长度L可作伸缩调节．下圆弧轨道与地面相切，其中D、A分别是上下圆弧轨道的最高点与最低点，整个轨道固定在竖直平面内．一小球多次以某一速度从A点水平进入轨道而从D点水平飞出．今在A、D两点各放一个压力传感器，测试小球对轨道A、D两点的压力，计算出压力差ΔF.改变BC的长度L，重复上述实验，最后绘得的ΔF－L图像如图4－3－21乙所示．(不计一切摩擦阻力，g取10 m/s²)

图4－3－21

(1)某一次调节后，D点的离地高度为0.8 m，小球从D点飞出，落地点与D点的水平距离为2.4 m，求小球经过D点时的速度大小；

(2)求小球的质量和弯曲圆弧轨道的半径．

如图4-3-8甲所示，弯曲部分AB和CD是两个半径相等的圆弧，中间的BC段是竖直的薄壁细圆管(细圆管内径略大于小球的直径)，分别与上下圆弧轨道相切连接，BC段的长度L可作伸缩调节．下圆弧轨道与地面相切，其中D、A分别是上下圆弧轨道的最高点与最低点，整个轨道固定在竖直平面内．一小球多次以某一速度从A点水平进入轨道而从D点水平飞出．今在A、D两点各放一个压力传感器，测试小球对轨道A、D两点的压力，计算出压力差ΔF.改变BC的长度L，重复上述实验，最后绘得的ΔFL图象如图4-3-21乙所示．(不计一切摩擦阻力，g取10 m/s²)

 (1)某一次调节后，D点的离地高度为0.8 m，小球从D点飞出，落地点与D点的水平距离为2.4 m，求小球经过D点时的速度大小；

(2)求小球的质量和弯曲圆弧轨道的半径．

图4-3-8

如图4－3－9所示，弯曲部分AB和CD是两个半径相等的圆弧，中间的BC段是竖直的薄壁细圆管(细圆管内径略大于小球的直径)，分别与上下圆弧轨道相切连接，BC段的长度L可作伸缩调节．下圆弧轨道与地面相切，其中D、A分别是上下圆弧轨道的最高点与最低点，整个轨道固定在竖直平面内．一小球多次以某一速度从A点水平进入轨道而从D点水平飞出．今在A、D两点各放一个压力传感器，测试小球对轨道A、D两点的压力，计算出压力差ΔF.改变BC的长度L，重复上述实验，最后绘得的ΔF－L图像如图4－3－21乙所示．(不计一切摩擦阻力，g取10 m/s²)

图4－3－9

(1)某一次调节后，D点的离地高度为0.8 m，小球从D点飞出，落地点与D点的水平距离为2.4 m，求小球经过D点时的速度大小；

(2)求小球的质量和弯曲圆弧轨道的半径．

图4-1-21

图14-21

A.电源的输出功率为4 W                    B.电源的输出功率为2 W

C.电源的效率为33.3%                      D.电源的效率为67%

图7-21

（1）解除锁定前弹簧的弹性势能；

（2）小物块第二次经过O′点时的速度大小；

（3）最终小物块与车相对静止时距O′点的距离.

如图7-21,已知∠1+∠2=180°,求证:∠3=∠4.

图7-21

如图23­21，在网格中有一个四边形图案．

(1)请你画出此图案绕点O顺时针方向旋转90°，180°，270°的图案，你会得到一个美丽的图案，千万不要将阴影位置涂错；

(2)若网格中每个小正方形的边长为1，旋转后点A的对应点依次为A₁，A₂，A₃，求四边形AA₁A₂A₃的面积；

(3)这个美丽图案能够说明一个著名结论的正确性，请写出这个结论．

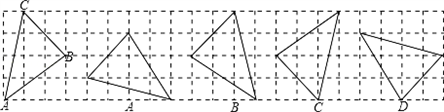

在如图4×21方格纸上，右侧的四个三角形中，不能由△ABC经过旋转或平移得到的是

1. A.
   A
2. B.
   B
3. C.
   C
4. D.
   D

如图16-4-21(a)所示一匀强磁场，磁场方向垂直纸面，规定向里的方向为正．在磁场中有一细金属圆环，线圈平面位于纸面内．现令磁感应强度B随时间t变化，先按图16-4-21(b)中所示的Oa图线变化，后来又按图线bc和cd变化.令E₁、E₂、E₃分别表示这三段变化过程中感应电动势的大小，I₁、I₂、I₃分别表示对应的感应电流，则(    )

图16-4-21

A．E₁>E₂，I₁沿逆时针方向，I₂沿顺时针方向

B．E₁<E₂，I₁沿逆时针方向，I₂沿顺时针方向

C．E₁<E₂，I₁沿顺时针方向，I₂沿逆时针方向

D．E₂=E₃，I₂沿顺时针方向，I₃沿顺时针方向
