Question

作图题：

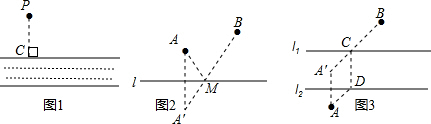

（1）如图1，一个牧童从P点出发，赶着羊群去河边喝水，则应当怎样选择饮水路线，才能使羊群走的路程最短？请在图中画出最短路线．
（2）如图2，直线l是一条河，A、B是两个村庄，欲在l上的某处修建一个水泵站M，向A、B两地供水，要使所需管道MA+MB的长度最短，在图中标出M点．
（3）如图3，在一条河的两岸有A，B 两个村庄，现在要在河上建一座小桥，桥的方向与河岸方向垂直，桥在图中用一条线段CD表示．试问：桥CD建在何处，才能使A到B的路程最短呢？请在图中画出桥CD的位置．画出示意图，并用平移的原理说明理由．

Answer 1

考点：作图—应用与设计作图

专题：

分析：（1）把河岸看做一条直线，利用点到直线的所有连接线段中，垂直线段最短的性质即可解决问题．
（2）根据两点之间线段最短解答．
（3）先确定AA′=CD，且AA′∥CD，连接BA′，与河岸的交点就是点C，过点C作CD垂直河岸，交另一河岸于点D，CD就是所求的桥的位置．

解答：解：（1）如图1．
（2）如图2．
（3）如图3，先确定AA′=CD，且AA′∥CD，连接BA′，与河岸的交点就是点C，过点C作CD垂直河岸，交另一河岸于点D，CD就是所求的桥的位置．
理由：由作图过程可知，四边形ADCA′为平行四边形，AD平移至A′C即可得到线段A′B，两点之间，线段最短，由于河宽不变，CD即为桥．

点评：本题考查了作图--应用与设计作图，垂线段最短的性质、两点之间线段最短、平移的性质的在解决实际问题中的灵活应用是考查重点．
