如图所示，是磁流体动力发电机的工作原理图． 一个水平放置的上下、前后封闭的矩形塑料管，其宽度为a，高度为b，其内充满电阻率为ρ的水银，由涡轮机产生的压强差p使得这个流体具有恒定的流速v0．管道的前后两个侧面上各有长为L的由铜组成的面，实际流体的运动非常复杂，为简化起见作如下假设：
a.尽管流体有粘滞性，但整个横截面上的速度均匀；
b.流体的速度总是与作用在其上的合外力成正比；
c.导体的电阻：R=ρ
，其中ρ、l和S分别为导体的电阻率、长度和横截面积；
d.流体不可压缩．
若由铜组成的前后两个侧面外部短路，一个竖直向上的匀强磁场只加在这两个铜面之间的区域，磁感强度为B（如图）．

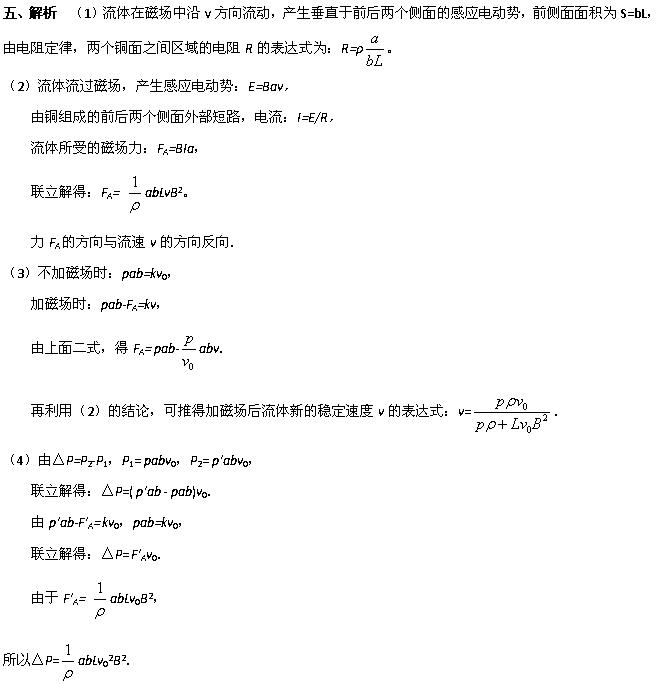

(1)写出加磁场后，两个铜面之间区域的电阻R的表达式。
(2)加磁场后，假设新的稳定速度为v，写出流体所受的磁场力F与v关系式，指出F的方向。
(3)写出加磁场后流体新的稳定速度v的表达式（用v0、p、L、B、ρ表示）。
(4)为使速度增加到原来的值v0，涡轮机的功率必须增加，写出功率增加量的表达式（用v0、a、b、L、B和ρ表示）。
科目：高中物理 来源： 题型：
如图a所示，一轻质弹簧的下端固定在水平面上，上端放置一物体(物体与弹簧不连接)，初始时物体处于静止状态。现用竖直向上的拉力F作用在物体上，使物体开始向上做匀加速运动，拉力F与物体位移x的关系如图b所示(g＝10m/s2)，则正确的结论是( )
A．物体与弹簧分离时，弹簧处于压缩状态
B．物体的加速度大小为5m/s2
C．物体的质量为3kg
D．弹簧的劲度系数为7.5N/cm
查看答案和解析>>
科目：高中物理 来源： 题型：
有一质量m=1 kg的小球穿在长x=1m的固定轻仟的顶部．轻仟与水平方向成
=37°角，小球与轻杆的接触情况处处相同。若由静止释放小球，经t=2 s后小球到达轻仟底端。则：（
=0．8,g取10m/s）
（1）小球到达轻忏底端时．它所受重力做功的功率P为多少?
（2）小球与轻忏之问的动唪擦冈数
为多少?（保留两位有效数字）
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，在足够大的空间范围内，同时存在着
竖直向上的匀强电场和垂直纸面向外的匀强磁场，电场强度为E，磁感应强度为B。足够长的斜面固定在水平面上，斜面倾角为
。有一带电的小球P静止于斜面顶端A处，且恰好对斜面无压力。若将小球P以初速度
水平向右抛出(P视为质点)，一段时间后，小球落在斜面上的C点。已知小球的运动轨迹在同一竖直平而内，重力加速度为g，求：
(1)小球P落到斜面时速度方向与斜面的夹角
及由A到C
所需的时间t；
(2)小球P抛出到落回斜面的位移x的大小。
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，在光滑水平地面上，有一质量
的平板小车，小车的右端有一固定的竖直挡板，挡板上固定一轻质细弹簧．位于小车上A点处的质量为
的木块(视为质点)与弹簧的左端相接触但不连接，此时弹簧与木块间无相互作用力。木块与A点左侧的车面之间有摩擦，与A点右侧的车面之间的摩擦可忽略不计．现小车与木块一起以
的初速度向右运动，小车将与其右侧的竖直墙壁发生碰撞，已知碰撞时间极短，碰撞后小车以
的速度水平向左运动，取
．
(i)求小车与竖直墙壁发生碰撞的过程中小车动量变化量的大小；
(ii)若弹簧始终处于弹性限度内，求小车撞墙后与木块相对静止时的速度大小和弹簧的最大弹性势能；
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，长为l的直管与水平地面成30°角固定放置，上端管口水平，质量为m的小球可在直管内自由滑动，用一根轻质光滑细线将小球与另一质量为M的物块相连，M＝km。开始时小球固定于管底，物块悬挂于管口，小球、物块均可视为质点。现将小球释放，请回答下列问题：
（1）若m能沿直管向上运动，求k的范围；
（2）若m能飞出管口，求k的范围；
（3）有同学认为，k越大，m离开管口后，水平方向运动的位移就越大，且最大值为绳长l，请通过计算判断这种说法是否正确。（sin30°＝0.5）
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，两根与水平面成θ＝30°角的足够长光滑金属导轨平行放置，导轨间距为L＝1m，导轨底端接有阻值为0.5W的电阻R，导轨的电阻忽略不计。整个装置处于匀强磁场中，磁场方向垂直于导轨平面斜向上，磁感应强度B＝1T。现有一质量为m＝0.2 kg、电阻为0.5W的金属棒用细绳通过光滑滑轮与质量为M＝0.5 kg的物体相连，细绳与导轨平面平行。将金属棒与M由静止释放，棒沿导轨运动了2 m后开始做匀速运动。运动过程中，棒与导轨始终保持垂直接触。（取重力加速度g=10m/s2）求：
（1）金属棒匀速运动时的速度；
（2）棒从释放到开始匀速运动的过程中，电阻R上产生的焦耳热；
（3）若保持某一大小的磁感应强度B1不变，取不同质量M的物块拉动金属棒，测出金属棒相应的做匀速运动的v值，得到实验图像如图所示，请根据图中的数据计算出此时的B1；
（4）改变磁感应强度的大小为B2，B2＝2B1，其他条件不变，请在坐标图上画出相应的v—M图线，并请说明图线与M轴的交点的物理意义。
 |
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，在半径为R的圆形区域内有水平向里的匀强磁场，圆形区域右侧距离圆形区域右边缘距离为d处有一竖直感光板。圆形区域上侧有两块平行金属极板，金属极板上侧有一粒子源，粒子源中可以发射速度很小的质量为m的2价阳离子（带电量为+2e），离子重力不计。
（1）若离子从圆弧顶点P以速率v0平行于纸面进入磁场，求在两块平行金属极板所加的电压U。
（2）若粒子从圆弧顶点P以速率v0对准圆心射入，若它刚好从圆形区域右侧射出，垂直打在竖直感光板上，求圆形区域内磁场的磁感应强度B；
（3）若圆形区域内磁场的磁感应强度为B，离子以某一速度对准圆心射入，若它从圆形区域右侧射出，以与竖直感光板成60°的角打在竖直感光板上，求它打到感光板上时的速度；
（4）若在圆形区域右侧加上竖直向下的匀强电场，电场强度为E，粒子从圆弧顶点P以速率v0对准圆心射入，求离子打在MN上的位置距离圆形区域圆心O的竖直高度h。
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，真空室内存在宽度为d=8cm的匀强磁场区域，磁感应强度B=0.332T，磁场方向垂直于纸面向里；ab、cd足够长，cd为厚度不计的金箔，金箔右侧有一匀强电场区域，电场强度E=3.32×105N/C；方向与金箔成37°角.紧挨边界ab放一点状α粒子放射源S，可沿纸面向各个方向均匀放射初速率相同的α粒子，已知：α粒子的质量m=6.64×10－27kg，电荷量q = 3.2×10－19C，初速度v = 3.2×106m/s。（sin37°= 0.6，cos37°= 0.8）求：
（1）α粒子在磁场中作圆周运动的轨道半径R；
（2）金箔cd被α粒子射中区域的长度L；
（3）设打在金箔上d端离cd中心最远的α粒子穿出金箔进入电场（速度方向与离开磁场的方向一致），在电场中运动通过N点，SN⊥ab且SN = 40cm，则此α粒子从金箔上穿出时，损失的动能△EK为多少？
查看答案和解析>>
