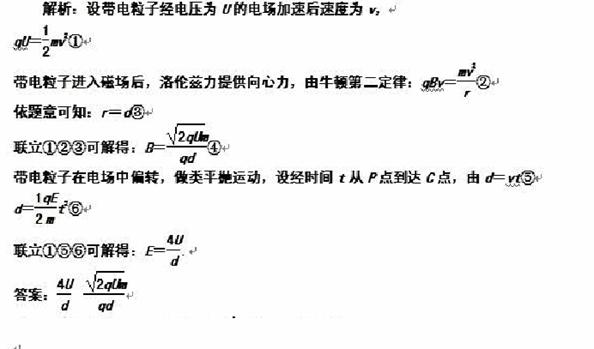

如图所示，在xOy直角坐标系中，第Ⅰ象限内分布着方向垂直纸面向里的匀强磁场，第Ⅱ象限内分布着方向沿y轴负方向的匀强电场．初速度为零、带电荷量为q、质量为m的粒子经过电压为U的电场加速后，从x轴上的A点垂直x轴进入磁场区域，经磁场偏转后过y轴上的P点且垂直y轴进入电场区域，在电场中偏转并击中x轴上的C点．已知OA＝OC＝d.求电场强度E和磁感应强度B的大小(粒子的重力不计)．
