Question

如图甲所示，为测量电源电动势和内电阻的实验电路图，某同学按电路连好实验器材并进行测量，记录数据如下表：

⑴请在图乙中画出U–I图像（写在答卷页上相应的区域），并根据图线求出电动势E=   V(保留两位有效数字)，内电阻r=      Ω(保留一位有效数字)。

⑵若实验室没有合适的电压表，某同学用老师提供的多用电表测量电压，实验时多用电表黑表笔应连接图甲中的        (填a或b)，某次测量时多用表档位开关置于直流电压2.5Ｖ档，示数如图丙所示，此时电源路端电压为         Ｖ。

Answer 1

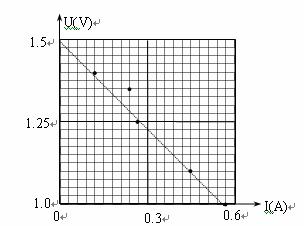

【答案】⑴U－I图如图（2分）；      1.5（2分）；       0.9（2分）

            ⑵ b；1.25         （3分）
