在做“描绘小灯泡的伏安特性曲线”实验时，所用器材有：电动势为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。要求能测出尽可能多组数据，如图是没有连接完的实物电路。（已连接好的导线有a、b、c、d、e、f六根）

（1）请你用笔画线代替导线，将实物电路连接完整；

（2）正确连接电路后闭合开关，移动滑片P到某处，电压表的示数为2.2V，在要测量小灯泡的额定功率，应将滑片P向__________端滑动（选填“左”或“右”）

【答案】（1）如图（2）右

【考点】描绘小电珠的伏安特性曲线．

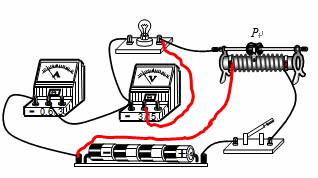

【解析】解：（1）：由于实验要求电流从零调，所以变阻器应是分压式接法；由于小灯泡电阻较小，满足，可知电流表应用外接法，连线图如图所示：

（2）：由连线图可知，为使小灯泡两端的电压变大，滑片P应向右端滑动．
