Question

某同学设计了一个如图所示的实验电路，用以测定电源电动势和内阻，使用的实验器材为：待测干电池组（电动势约3V）、电流表（量程0.6A，内阻小于1）、电阻箱（0～99.99）、滑动变阻器（0～10）、单刀双掷开关、单刀单掷开关各一个及导线若干。考虑到干电池的内阻较小，电流表的内阻不能忽略。

（1）该同学按图连线，通过控制开关状态，测得电流表内阻约为0.20。试分析该测量产生误差的原因是_________________________________________。

（2）简要写出利用如图所示电路测量电源电动势和内阻的实验步骤：

①______________________________________________________；

②_____________________________________________________。

（3）图是由实验数据绘出的图象，由此求出待测干电池组的电动势E＝____________V、内阻r＝_______ 。（计算结果保留三位有效数字）



Answer 1

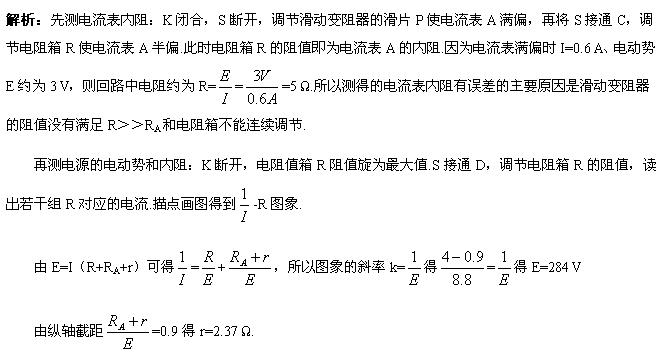

答案：（1）满偏时滑动变阻器阻值与电流表阻值之比偏低；电阻箱的阻值不能连续调节.

（2）①断开K，将R旋至最大值，S掷向D；②调小R直到电流表指针有足够偏转，改变R值测出几组I随R变化的数据.

（3）E=2.86 V(2.76—2.96 V均给分）

r=2.37 Ω(2.37—2.47 Ω均给分)
