    如图所示，A灯与B灯电阻相同，当变阻器滑片向上移动时，对两灯明暗程度的变化判断正确的是（　　）

    　

    A．

    A灯变暗，B灯变亮

    B．

    A灯变亮，B灯变暗

    　

    C．

    两灯都变亮

    D．

    两灯都变暗


    考点：

    闭合电路的欧姆定律．版权所有

    专题：

    恒定电流专题．

    分析：

    首先认识电路的结构：B灯与变阻器R2并联后与电阻R1串联，再与灯A并联．当变阻器滑片向上移动时，变阻器接入电路的电阻增大，引起B灯与变阻器R2并联的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析干路电流和路端电压的变化．A灯的电压等于路端电压，若路端电压增大，A灯变亮；若路端电压减小，A灯变暗．根据A灯电流与干路电流的变化分析通过电阻R1的电流的变化和电压的变化，由路端电压与R1的电压变化，分析灯B的电压变化，再分析B灯的亮度变化．

    解答：

    解：当变阻器滑片向上移动时，变阻器接入电路的电阻增大，引起B灯与变阻器R2并联的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析得知，干路电流I减小，路端电压U增大，灯A变亮．

    流过电阻R1的电流I1=I﹣IA，由于干路电流I减小，灯A的电流IA增大，所以I1减小，电阻R1的电压减小．灯B的电压UB=U﹣U1，由于U增大，U1减小，所以UB增大，灯B变亮．

    故选C

    点评：

    本题是电路中动态分析问题，往往按由局部到整体，再由整体到局部的思路进行分析．

    　

    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源： 题型：


    2014年8月25日，在我国南京举行的青奥会上，18岁的江苏选手吴圣平高难度的动作夺得三米板女子跳水冠军。起跳前，吴圣平在跳板的最外端静止站立时，如图所示，则（   ）

    A．吴圣平对跳板的压力方向竖直向下

    B．吴圣平对跳板的压力是由于跳板发生形变而产生的

    C．吴圣平对跳板的压力大小等于跳板对她的支持力大小

    D．跳板对吴圣平的作用力大小等于吴圣平的重力大小

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    做自由落体运动的甲、乙两物体所受的重力之比为2：1，下落高度之比为1：2，则（　　）

    　

    A．

    下落时间之比是1：2

    　

    B．

    落地速度之比是1：1

    　

    C．

    落地速度之比是

    　

    D．

    下落过程中的加速度之比是2：1

    查看答案和解析>>

    科目：高中物理 来源： 题型：

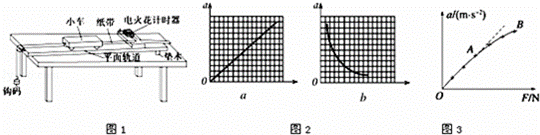

    用如图1所示装置做“探究加速度与力，质量的关系”的实验．实验中小车及砝码的总质量为m1，钩码质量为m2，并用钩码所受的重力作为小车受到的合力，用纸带测出小车运动的加速度．
