    18．（1）如图1甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂L1，并在A点作出阻力F2．
    （2）如图2所示，在杠杆AB上挂了一个重为G的物体．为使杠杆在图中的位置静止，请在杠杆上画出最小的动力F；
    （3）用如图3所示的滑轮组提升一重物有两种绕绳方法，请画出最省力的一种．
    （4）请在图4中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路

    分析 （1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．
    ②确定力的作用点和力的方向，画出力的作用线．
    ③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．
    （2）根据杠杆平衡条件“动力×动力臂=阻力×阻力臂”可知：在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，先确定最长的力臂--即离支点最远的点，然后过动力作用点做垂直于杠杆的作用力即可．
    （3）最省力时绳子段数n与滑轮个数n'的关系是：n=n'+1；
    若n为偶数，绳子固定端在定滑轮上；若n为奇数，绳子固定端在动滑轮上；即：“奇动偶定”．
    （4）开关跟用电器之间属于串联使用，要使开关都闭合时两灯组成并联电路，把开关和电灯看作一个整体后，它们的首跟首相连，尾跟尾相连．

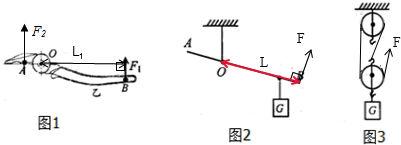

    解答 解：（1）找出支点，从O做F1的垂线段就是F1的力臂；过A点做竖直向上的阻力F2；如图所示：
    （2）在阻力与阻力臂的乘积一定的情况下，动力臂最长时最省力，由图知OB比OA长，所以OB作动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
    （3）动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一，由图知：滑轮个数n'=2，所以绳子段数n=3，根据“奇动偶定”的方法，绳子从定滑轮开始绕，每个滑轮只能绕一次，此题最多可由3段绳子承担动滑轮的重．
    如下图：

    （4）由图可知把图中的开关和与其串联的电灯看作一个整体后，另一个电灯和下面的虚线框跟它并列连接，所以下面的虚线框为开关，上面的虚线框为电源，如下图所示：

    点评 （1）作力臂时要找好支点与力的作用线，因为力臂是从支点到力的作用线的距离．
    （2）此题既考查了力臂的画法，也考查了最小力的确定．根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力．
    （3）此题主要考查的是学生绕制滑轮组的能力，重点是绳子股数的判断，然后根据“奇动偶定”的原则来绕制滑轮组．
    （4）本题考查电路图的分析，能否熟知并联电路的连接特点是本题的解题关键所在．
