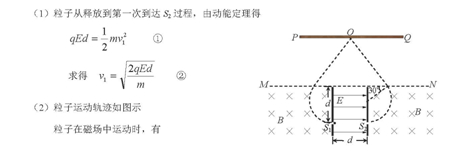

    如图所示，直线MN与两平行极板垂直。两极板之间存在匀强电场，电场强度大小为E，方向向右，极板间距离为d，S1、S2为极板上的两个小孔。在MN下方和两极板外侧区域存在相同的匀强磁场，磁场方向垂直纸面向里。MN上方有一绝缘挡板PQ，与MN平行放置。从小孔S1处由静止释放的带正电粒子，经电场加速后，恰能从小孔S2进入磁场，飞出右侧磁场后与挡板PQ相碰。已知两小孔S1、S2到直线MN的距离均为d，粒子质量为m、电量为q，与挡板碰撞前后，粒子电量没有损失，平行于挡板方向的分速度不变，垂直于挡板方向的分速度反向，大小不变，不计粒子的重力。

      (1)求粒子到达小孔S2时的速度大小

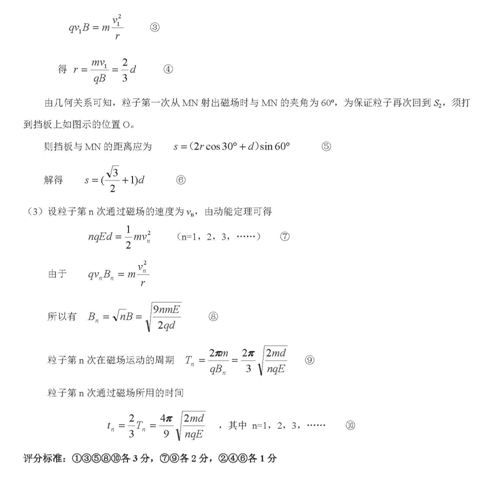

      (2)若磁场的磁感应强度大小为，为保证粒子再次回到S2，挡板PQ应固定在离直线MN多远处?

      (3)若改变磁场的磁感应强度大小，使粒子每次通过S2进入磁场后均能沿第(2)问中的路径运动，求粒子第n次通过两侧磁场区域所用时间
