Question

某同学要测量额定电压为3V的某圆柱体电阻R的电阻率。

 (1)用游标卡尺和螺旋测微器分别测量其长度和直径，如图所示，则其长度L=     mm，直径d=         mm。

(2)为精确测量R的阻值，该同学先用如图所示的指针式多用电表粗测其电阻。他将红黑表笔分别插入“+”、“—”插孔中，将选择开关置于“×l”档位置，然后将红、黑表笔短接调零，此后测阻值时发现指针偏转角度较小，如图甲所示。试问：

①为减小读数误差，该同学应将选择开关置于“      ”档位置。

②再将红、黑表笔短接，此时发现指针并未指到右边的“”处，如图乙所示，那么他该调节      直至指针指在“”处再继续实验，结果看到指针指在如图丙所示位置。

③现要进一步精确测量其阻值，实验室提供了下列可选用的器材：

A．灵敏电流计G(量程200A，内阻300)

B．电流表(量程3A，内阻约0．3)

C．电压表(量程3V，内阻约3k)

D．电压表量程l5V，内阻约5k)

E．滑动变阻器R1(最大阻值为10)

F．最大阻值为99．99的电阻箱R2

以及电源E(电动势4V，内阻可忽略)、电键、导线若干

为了提高测量精确度并且使电阻R两端电压调节范围尽可能大，除电源、电键、导线以外还应选择的最恰当器材(只需填器材前面的字母)有       。请在下面的方框中画出你设计的电路图。

Answer 1

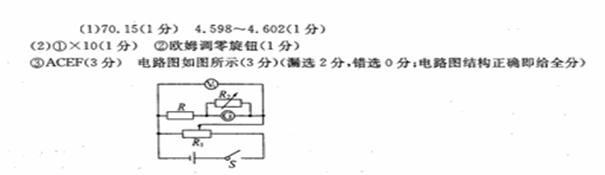

【答案】
