在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和一把弹簧测力计。为了完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表。

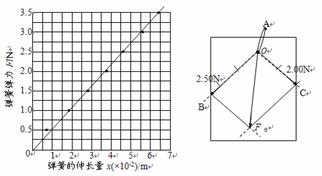

①在答卷上的坐标方格上作出F—x图象，并求得弹簧的劲度系数k= N/m。
②某次实验中，弹簧测力计的指针位置如图所示，其读数为 N，同时利用①中结果获得弹簧上的弹力值为2.50N。
③请在答卷画上出两个共点力的合力F合，并由作图得到F合= N
口算题天天练系列答案科目：高中物理 来源： 题型：
甲、乙两物体在同一直线上运动的v-t图象如图所示。下列有关说法正确的是
A．t1时刻之前，甲一直在乙的前方
B．t1时刻甲、乙相遇
C．t1时刻甲、乙加速度相等
D．t1之前，存在甲、乙加速度相等的时刻
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，小圆盘。水平固定，带电量为+Q，从盘心O处释放一个带电量为+q、质量为m的小球，由于电场力的作用，小球竖直上升的高度可达盘中心竖直线上的c点， Oc=h1，又知过竖直线b点时小球的速度最大，Ob=h2，重力加速度为g，规定圆盘的电势为零。由此可确定
A. b点的场强大小为
B. c点的场强大小为
C. b点的电势为
D. c点的电势为
查看答案和解析>>
科目：高中物理 来源： 题型：
如图OO`点放置两个等量正电荷,在00`直线上有A、B、C三个点，且OA=0`B=0`C,一点电荷q(q>0) 沿路径Ⅰ从B运动到C电场力所做的功为W1, 沿路径Ⅱ从B运动到C电场力所做的功为W2, 同一点电荷在从A沿直线运动到C电场力所做的功为W3，则下列说法正确的是
A．W1大于W2 B．W1为负值
C．W1大于W3 D．W1等于W3
查看答案和解析>>
科目：高中物理 来源： 题型：
某同学要测量额定电压为3V的某圆柱体电阻R的电阻率
。
(1)用游标卡尺和螺旋测微器分别测量其长度和直径，如图所示，则其长度L= mm，直径d= mm。

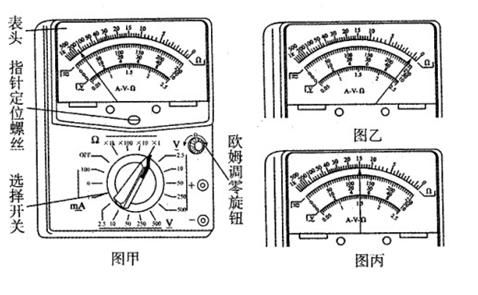

(2)为精确测量R的阻值，该同学先用如图所示的指针式多用电表粗测其电阻。他将红黑表笔分别插入“+”、“—”插孔中，将选择开关置于“×l”档位置，然后将红、黑表笔短接调零，此后测阻值时发现指针偏转角度较小，如图甲所示。试问：
①为减小读数误差，该同学应将选择开关置于“ ”档位置。
②再将红、黑表笔短接，此时发现指针并未指到右边的“
”处，如图乙所示，那么他该调节 直至指针指在“”处再继续实验，结果看到指针指在如图丙所示位置。
③现要进一步精确测量其阻值，实验室提供了下列可选用的器材：
A．灵敏电流计G(量程200
A，内阻300
)
B．电流表
(量程3A，内阻约0．3)
C．电压表
(量程3V，内阻约3k)
D．电压表
量程l5V，内阻约5k)
E．滑动变阻器R1(最大阻值为10)
F．最大阻值为99．99的电阻箱R2
以及电源E(电动势4V，内阻可忽略)、电键、导线若干
为了提高测量精确度并且使电阻R两端电压调节范围尽可能大，除电源、电键、导线以外还应选择的最恰当器材(只需填器材前面的字母)有 。请在下面的方框中画出你设计的电路图。
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，在xOy平面内存在均匀、大小随时间周期性变化的磁场和电场，变化规律分别如图乙、丙所示（规定垂直纸面向里为磁感应强度的正方向、沿y轴正方向电场强度为正）。在t=0时刻由原点O发射初速度大小为vo，方向沿y轴正方向的带负电粒子。已知v0、t0、B0，粒子的比荷为
，不计粒子的重力。求：
（1） t= t0时，求粒子的位置坐标；
（2）若t=5t0时粒子回到原点，求0～5to时间内粒子距x轴的最大距离；
（3）若粒子能够回到原点，求满足条件的所有E。，值。
查看答案和解析>>
科目：高中物理 来源： 题型：

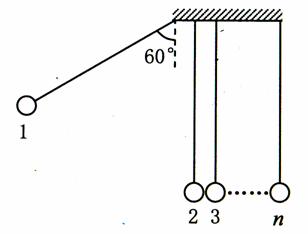

如图所示的“碰撞球”实验装置中，n个小球都用长为L的细线悬挂起来，处在同一水平高度且并排在一条直线上，相邻两球的间隙很小。已知各小球间的质量关系为
，各小球间的碰撞无机械能损失，重力加速度为g，初始时，将左边的小球1向左拉离60O角后由静止释放．试求：
（1）小球1碰撞小球2之前的速度
的大小；
（2）在1、2两球碰撞后的瞬间，小球2的速度
的大小；
（3）若在相邻两个小球都完成一次碰撞后，小球n可在竖直面内做圆周运动并能通过其正上方的最高点，n的取值至少为多大？
查看答案和解析>>
科目：高中物理 来源： 题型：
如图（a）是“测电池的电动势和内阻”的实验电路，如果采用一节新干电池进行实验，实验时会发现，当滑动变阻器在阻值较大的范围内调节时，电压表_____________， 原因是：________________________________，从而影响测量值的精确性．
为了较精确地测量一节新干电池的内阻，可用以下给定的器材和一些导线来完成实验，器材：量程3V的理想电压表V，量程0.6A的电流表A（具有一定内阻），定值电阻R0（R0＝1.5Ω），滑动变阻器R1（0 ~ 10Ω），滑动变阻器R2（0 ~ 200Ω），开关S．
（1）实验电路原理图如图（b），加接电阻R0有两方面的作用，一是方便实验操作和数据测量，二是 ．
（2）为方便实验调节且能较准确地进行测量，滑动变阻器应选用 （填R1或 R2）．
（3）用笔画线代替导线在图（c）丙中完成实物连接图．
（4）实验中改变滑动变阻器的阻值，测出几组电流表和电压表的读数在给出的U－I坐标系中画出U－I图线如图（d）所示，则新干电池的内阻r =_____Ω
查看答案和解析>>
