    如图所示的电路中，当变阻器R3的滑动触头P向b端移动时（　　）

    　

    A．

    电压表示数变大，电流表示数变小

    　

    B．

    电压表示数变小，电流表示数变大

    　

    C．

    电源消耗的功率变大，电源总功率变大

    　

    D．

    电源消耗的功率变大，电源总功率变小


    考点：

    闭合电路的欧姆定律．.

    专题：

    恒定电流专题．

    分析：

    由图可知R2与R3并联后与R1串联，电压表测量路端电压；由滑片的移动可得出滑动变阻器接入电阻的变化，则由闭合电路的欧姆定律可得出总电流的变化，由U=E﹣Ir可得出路端电压的变化；将R1作为内阻处理，则可得出并联部分电压的变化，求得R2中电流的变化，由并联电路的电流规律可得出电流表示数的变化．根据电源的功率P=EI分析电源的总功率变化．

    解答：

    解：A、B、当滑片向b端滑动时，滑动变阻器接入电阻减小，则电路中总电阻减小，则由闭合电路欧姆定律可得，电路中总电流增大，故内压增大；因此路端电压减小，故电压表示数减小；

    将R1等效为内阻，则可知并联部分电压一定减小，故流过R2的电流减小，因总电流增大，故电流表示数增大；故A错误，B正确；

    C、D、电源消耗的功率 P热=I2r，电源的总功率P=EI，I增大，则电源电源消耗的功率和总功率都变大．故C正确，D错误．

    故选：BC．

    点评：

    闭合电路的欧姆定律一般按先分析外电路，再分析内电路，最后再分析外电路的思路进行；若电阻与电源串联，可以等效为内阻处理．

    　

    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源： 题型：


    如图所示，一端带有滑轮的粗糙长木板，1、2是固定在木板上的两个光电门，中心间的距离为L。质量为M的滑块A上固定一宽度为d的遮光条，在质量为m的重物B牵引下从木板的顶端加速滑下，光电门1、2记录遮光时间分别为Δt1和Δt2。

    （1）用此装置验证牛顿第二定律，且认为滑块A受到合外力的大小等于重物B所受的重力，实验中除了调整长木板倾斜角刚好平衡滑动摩擦力外，还必须满足       ；

    (2)实验测得的加速度为        （用上述字母表示）；

    (3)若考虑到d不是远小于L，则加速度测量值比真实值      （填“大”或“小”）。

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    意大利科学家伽利略在研究物体变速运动规律时，做了著名的“斜面实验”，他测量了铜球在较小倾角斜面上的运动情况，发现铜球做的是匀变速直线运动，且铜球加速度随斜面倾角的增大而增大，于是他对大倾角情况进行了合理的外推，由此得出的结论是（　　）

    　

    A．

    力不是维持物体运动的原因

    　

    B．

    力是使物体产生加速度的原因

    　

    C．

    自由落体运动是一种匀变速直线运动

    　

    D．

    物体都具有保持原来运动状态的属性，即惯性

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    （1）如图1所以，磁感应强度为B的匀强磁场垂直于纸面，在纸面内有一条以O点为圆心、半径为L圆弧形金属导轨，长也为L的导体棒OA可绕O点自由转动，导体棒的另一端与金属导轨良好接触，并通过导线与电阻R构成闭合电路．当导体棒以角速度ω匀速转动时，试根据法拉第电磁感应定律E=，证明导体棒产生的感应电动势为E=BωL2．

    （2）某同学看到有些玩具车在前进时车轮上能发光，受此启发，他设计了一种带有闪烁灯的自行车后轮，可以增强夜间骑车的安全性．图1所示为自行车后车轮，其金属轮轴半径可以忽略，金属车轮半径r=0.4m，其间由绝缘辐条连接（绝缘辐条未画出）．车轮与轮轴之间均匀地连接有4根金属条，每根金属条中间都串接一个LED灯，灯可视为纯电阻，每个灯的阻值为R=0.3Ω并保持不变．车轮边的车架上固定有磁铁，在车轮与轮轴之间形成了磁感应强度B=0.5T，方向垂直于纸面向外的扇形匀强磁场区域，扇形对应的圆心角θ=30°．自行车匀速前进的速度为v=8m/s（等于车轮边缘相对轴的线速度）．不计其它电阻和车轮厚度，并忽略磁场边缘效应．

    ①在图1所示装置中，当其中一根金属条ab进入磁场时，指出ab上感应电流的方向，并求ab中感应电流的大小；

    ②若自行车以速度为v=8m/s匀速前进时，车轮受到的总摩擦阻力为2.0N，则后车轮转动一周，动力所做的功为多少？（忽略空气阻力，π≈3.0）

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图所示，图线1、2分别表示导体A、B的伏安特性曲线，它们的电阻分别为R1、R2，则下列说法正确的是（　　）

    　

    A．

    R1：R2=1：3

    　

    B．

    R1：R2=3：1

    　

    C．

    将R1与R2串联后接于电源上，则电压比U1：U2=1：3

    　

    D．

    将R1与R2并联后接于电源上，则电流比I1：I2=1：3

    查看答案和解析>>

    科目：高中物理 来源： 题型：

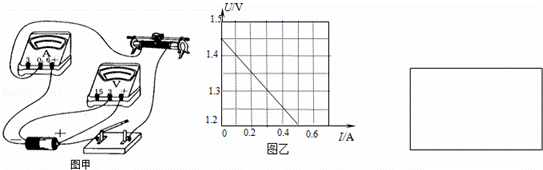

    某同学用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围0～20Ω，连接电路的实物图如图甲所示．

    （1）指出该同学接线中错误的和不规范的做法是下列四项中的哪几项？（填写字母代号）　　．

    A．滑动变阻器不起变阻作用码 B．电流表接线有错

    C．电压表量程选用不当     D．电压表接线有错

    （2）在方框内画出这个实验的正确电路图．

    （3）实验中根据实验数据画出的U﹣I图线如上图乙所示，则求得的电动势是　1.45　V，内电阻是　0.56　Ω．

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    固定斜面C的倾角为，物体A放在斜面C上，物体B叠放在物体A上，A、B的质量均为m，且上、下表面均与斜面平行，A、B-起沿斜面匀速下滑，则

    A．A与B之间没有静摩擦力

    B．A受到B的静摩擦力方向沿斜面向上

    C．A受到斜面的滑动摩擦力大小为2mg sin

    D．A与B之间的动摩擦因数= tan

    查看答案和解析>>

    科目：高中物理 来源： 题型：

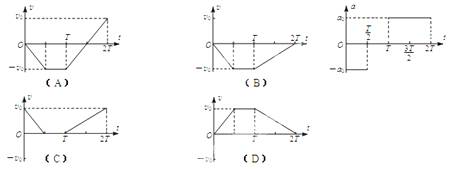

    一物体做直线运动，其加速度随时间变化的a-t图像如图所示。下列v-t图像中，可能正确的是（  ）
