科目：czwl 来源： 题型：

在如图所示电路中，电源电压保持不变，已知小灯泡灯丝电阻为6Ω，额定功率为24W，当开关闭合滑动变阻器的滑片P滑到最右端时，小灯泡正常发光；当开关闭合滑动变阻器的滑片P滑到最左端时，滑动变阻器消耗的电功率为4.5W（已知滑动变阻器最大电阻值大于小灯泡电阻）则此时小灯泡灯消耗的电功率为

1.5

1.5

W．

科目：czwl 来源： 题型：

（2011•武侯区一模）如图所示电路中，电源电压保持4V，L₁的电阻为4Ω，L₂、L₃的电阻均为16Ω．求：
（1）S₁、S₂都断开时，电流表和电压表的示数；
（2）S₁、S₂都接通时，整个电路消耗的电功率．

科目：czwl 来源： 题型：

（2011•石景山区一模）如图所示电路中，电源电压保持12V电压不变，小灯泡L上标有“6V 3W”字样，定值电阻R₁为10Ω，滑动变阻器R₂的最大阻值为30Ω，电压表使用的量程是0～3V．为了保证电路的安全，滑动变阻器接入电路中的最小阻值为

18

18

Ω．

科目：czwl 来源： 题型：

如图所示电路中，电源电压保持不变，R是一个定值电阻，R_t是一个半导体材料制成的热敏电阻，其电阻随温度的变化而变化．闭合开关，当R_t的阻值由R₀变为2R₀时，电压表示数由2V变为了3V．由此可判断在这一过程电路中的电流会

变小

变小

（选填“变大”、“变小”或“不变”），电源电压为

6

6

V．

科目：czwl 来源：2012-2013学年重庆市九年级下学期第一次诊断性测试物理试卷（解析版） 题型：填空题

科目：czwl 来源：2013届重庆市万州二中九年级下学期第一次诊断性测试物理试卷（带解析） 题型：填空题

科目：czwl 来源：2011年四川省成都市武侯区中考物理一模试卷（解析版） 题型：解答题

如图所示电路中，电源电压保持4V，L₁的电阻为4Ω，L₂、L₃的电阻均为16Ω．求：
（1）S₁、S₂都断开时，电流表和电压表的示数；
（2）S₁、S₂都接通时，整个电路消耗的电功率．

科目：czwl 来源：2011年北京市石景山区中考物理一模试卷（解析版） 题型：填空题

如图所示电路中，电源电压保持12V电压不变，小灯泡L上标有“6V 3W”字样，定值电阻R₁为10Ω，滑动变阻器R₂的最大阻值为30Ω，电压表使用的量程是0～3V．为了保证电路的安全，滑动变阻器接入电路中的最小阻值为    Ω．

科目：czwl 来源： 题型：填空题

科目：czwl 来源： 题型：填空题

科目：czwl 来源： 题型：

（2008•广元）如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将

变小

变小

，变阻器R上消耗的电功率将

变小

变小

．（填“变大”“变小”或“不变”）

科目：czwl 来源： 题型：

（2011•丰台区二模）如图所示电路中，电源电压一定．闭合开关，当滑动变阻器的滑片P在中点C时，电压表V₁的示数为U₁，变阻器消耗的功率为9W；当滑动变阻器的滑片P滑到B端时，电压表V₁的示数为6V，电压表V₂的示数为U₂，变阻器消耗的功率为8W；滑动变阻器的最大阻值为R，且R₂：R=1：8．求：
（1）电阻R₁与R₂的比值；
（2）电源两端的电压U；
（3）电压表V₁的示数为U₁与电压表V₂的示数为U₂的比值．

科目：czwl 来源： 题型：

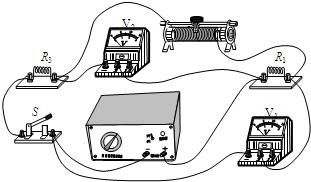

（2010•石景山区二模）如图所示电路中，电源电压保持不变，开关闭合，当滑动变阻器滑片向左移动时，下列说法正确的是（　　）

A．电压表V₁的示数变小

B．电压表V₁、V₂的示数均变大

C．电压表V₁、V₂的示数均变小

D．两块电压表的示数之和等于电源两端电压

科目：czwl 来源： 题型：

如图所示电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）

A．电流表A的示数变小

B．电压表V₁的示数变小

C．电压表V与V₁的示数差变小

D．电压表V₁与电流表A的示数之比变小

科目：czwl 来源： 题型：

如图所示电路中，电源电压不变，R₁，R₂为定值电阻，闭合开关后，将滑动变阻器的滑片P向右移动，则下列判断正确的是（　　）

A．电流表示数变小，电压表示数变大

B．电流表示数变大，电压表示数变小

C．电阻R₁消耗的功率增大

D．整个电路消耗的总功率增大

科目：czwl 来源： 题型：

如图所示电路中，电源电压保持不变．当开关S断开时，电压表V₁、V₂示数分别U₁、U₂，电流表A的示数为I；当开关S闭合时，电压表V₁、V₂示数分别为U₁′、U₂′，电流表A的示数为I′．已知电阻R₁=30Ω，U₁：U₂=4：3，I=0.3A，U₁′：U₂′=4：1．求：
（1）R₂的阻值；
（2）电流表A的示数I′；
（3）当开关S断开时，将电压表V₁、V₂换成电流表A₁、A₂，此时电流表A的量程是0～3A，请通过计算判断S闭合后电流表A是否会损坏．

科目：czwl 来源： 题型：

在如图所示电路中，电源电压保持不变，闭合开关S灯泡能正常发光．将滑动变阻器的滑片P从左向右滑动的过程中，下列说法正确的是（　　）

A．安培表的示数变大、伏特表的示数变大

B．安培表的示数变大、伏特表的示数变小

C．安培表的示数变小、伏特表的示数变大

D．安培表的示数变小、伏特表的示数变小

科目：czwl 来源： 题型：

如图所示电路中，电源电压保持不变．当滑动变阻器的滑片P由a向b移动时，电流表和电压表示数变化情况是（　　）

A．电流表示数增大，电压表示数减小

B．电流表示数减小，电压表示数减小

C．电流表示数增大，电压表示数增大

D．电流表示数减小，电压表示数增大

科目：czwl 来源： 题型：

（2006•荆门）如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向左端移动的过程中（　　）

A．电流表示数变大，灯泡L的电功率变大，变阻器R的电功率变大

B．电流表示数不变，灯泡L的电功率不变，变阻器R的电功率变小

C．电流表示数变小，灯泡L的电功率不变，变阻器R的电功率变小

D．电流表示数变小，灯泡L的电功率变小，变阻器R的电功率不变

科目：czwl 来源： 题型：

6、如图所示电路中，电源电压保持不变，闭合开关S₁后，当开关S₂由1位置转换到2位置时，电压表和电流表的示数变化情况是（　　）

A、电压表示数不变，电流表示数变大

B、电压表示数变大，电流表示数不变

C、电压表示数不变，电流表示数变小

D、电压表示数变小，电流表示数变小
