2．下列几个关于力学问题的说法中正确的是　 　　　　　　　

(A) 米、千克、牛顿等都是国际单位制中的基本单位

(B) 放在斜面上的物体，其重力沿垂直斜面的分力就是物体对斜面的压力

(C) 做曲线运动的物体受力一定不为零

(D) 摩擦力的方向一定与物体的运动方向在同一直线上

1．一物体受到三个共点力F₁、F₂、F₃的共同作用，其力矢量关系如图所示，则它们的合力大小是 　

(A) 2F_l　　　　 (B) 2F₂ (C) 2F₃　　　　 (D) 0

18．(16分) 如图，光滑斜面的倾角=30⁰，在斜面上放置一矩形线框abcd，ab边的边长为1m，bc边的边长为0.8m , 线框的质量M=4kg ,电阻为0.1 , 线框通过细线绕过光滑的定滑轮与重物相连, 滑轮的质量不计,重物的质量m=1kg , 斜面上ef和gh线为斜面上有界匀强磁场的边界, 与斜面的上下边平行, ef和gh线的间距为1.8m, 磁场方向垂直于斜面向上,B=0.5T ,开始cd边离gh边的距离为2.25m,由静止释放, 线框恰好能匀速穿过ef边界,求:(设斜面足够长,m不会与滑轮接触)

(1)线框cd边刚进入磁场时的速度?

(2) 线框进入磁场过程中线框中产生的焦耳热为多少?

(3) 线框进入和穿出磁场过程中线框中通过的电量各为多少?

镇江市2009届高三第二次调研考试

16．(10分)在同一水平面中的光滑平行导轨P、Q相距l=1m，导轨左端接有如图所示的电路。其中水平放置的平行板电容器两极板M、N间距离d=10mm，定值电阻R₁=R₂=12Ω，R₃=2Ω，金属棒ab电阻r=2Ω，其它电阻不计。磁感应强度B=0.5T的匀强磁场竖直穿过导轨平面，当金属棒ab沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m=1×10^-14kg，带电量q= -1×10^-14C的微粒恰好静止不动。取g=10m/s²，在整个运动过程中金属棒与导轨接触良好。且运动速度保持恒定。

试求：

(1)匀强磁场的方向；

(2)ab两端的路端电压；

(3)棒ab运动的速度及作用在棒上所加外力的功率；

17(14分)如图所示，MN、PQ是平行金属板，板长为L，两板间距离为d，在PQ板的上方有垂直纸面向里的匀强磁场。一个电荷量为q、质量为m的带负电粒子以速度v₀从MN板边缘沿平行于板的方向射入两板间，结果粒子恰好从PQ板左边缘飞进磁场，然后又恰好从PQ板的右边缘飞进电场。不计粒子重力。试求：

(1)两金属板间所加电压U的大小；

(2)匀强磁场的磁感应强度B的大小；

(3)当该粒子再次进入电场并再次从电场中飞出时的速度及方向。

15.(10分)一个质量为m带电量为+q的小球以水平初速度v₀自离地面h高度处做平抛运

动。不计空气阻力。重力加速度为g。试回答下列问题：

　 (1)小球自抛出到第一次落地至点P的过程中发生的位移s大小是多少？

　 (2)若在空间加一个竖直方向的匀强电场，发现小球水平抛出后做匀速直线运动，则匀强电场强度E是多大？

　 (3)若在空间再加一个垂直纸面向外的匀强磁场，发现小球第一次落地点仍然是P。试问磁感应强度B是多大？

14．(10分)如图所示，质量M=2Kg的长板静止在水平地面上，与地面的动摩擦因素m₁=0.1,另一个质量为m=1Kg的小滑块以6 m/s的初速度滑上长木板，滑块与长木板之间的动摩擦因素m₂=0.5,g取10m/s²求：

(1)、若木板足够长，小滑块自滑上长木板到相对木板静止的过程中，小滑块相对于地面运动的路程。

(2)、若木板足够长，在整个过程中长木板相对地面运动的最大路程。

(3)、若在运动过程中，小滑块能离开长木板，则长木板的长度最大不能超过多少？

13．(1)(2分)右图为一个逻辑电路图及其真值表，该门电路为　　 门电路，真值表中X处的逻辑值为　　　

(2)(10分)某学习小组要描绘一只小电珠(2.5V，0.5A)的伏安特性曲线,所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A.电源E(电动势为3.0V ，内阻不计)

B.电压表V₁(量程为0 -3.0V ，内阻约为2kΩ)

C.电压表V₂(量程为0 -15.0V ，内阻约为6KΩ)

D.电流表A₁(量程为0-0.6A ，内阻约为1Ω)

E.电流表A₂(量程为0-100mA ，内阻约为2Ω)

F.滑动变阻器R₁ (最大阻值10Ω)

G.滑动变阻器R₂(最大阻值2kΩ)

①为了减小实验误差,实验中电压表应选择________,电流表应选择_____________,滑动变阻器应选择______________.(填器材的符号)

②为提高实验精度，请你为该学习小组设计电路图，并画在右侧的方框中。

③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。

④如果用一个电动势为1.5V ,内阻为3的电源与该小电珠组成电路,则该小电珠的实际功率为　　　　　　　　 　(保留一位有效数字)

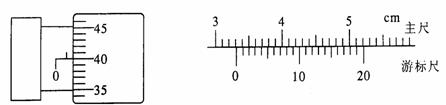

12．(1)(4分)如图所示，螺旋测微器的读数为____ ___mm，游标卡尺的读数为___　　 mm．

(2)(6分)在“验证机械能守恒定律”的实验中，

a．选出一条纸带如图所示，其中O点为起始点(速度为零)，A、B、c为三个计数点，打点计时器通以50Hz交流电，用最小刻度为mm的刻度尺，测得OA=11．13cm，OB：=17．69cm，Oc=25．90Cm。在计数点A和B之间、B和C之间还各有一个点，重锤的质量为m，取g=9．8m／s²，根据以上数据当打点针打到B点时，重锤的重力势能比开始下落时减小了___________

这时它的动能是____________，结论是：在忽略误差的情况下，重锤的机械能守恒．为增加该实验小组实验结果的可靠性，你认为应该____________________

b.该同学从实验结果发现，当使用钩码拉动纸带下落时，加速度比实际的重力加速度小．为了有效地缩小这个实验测得的加速度与实际的重力加速度之差，请你提出一个

有效的改进方法：_____________________________________________________________

11．如图在水平面上放置一个截面为圆环形塑料管，管内有一个质量为m，带负电q的小球，管直径比小球直径略大，管与球之间有摩擦。整个装置处在竖直向下的匀强电场E和匀强磁场B中，现给小球一个初速度，使它顺时针沿管运动(俯视看)，则小球可能：

A．做减速运动，直到静止

B．一直做匀速圆周运动

C．先做加速运动，后做匀速圆周运动

D．先做匀速圆周运动，后做减速运动，直到静止

10．如甲图所示，光滑的水平桌面上固定着一根绝缘的长直导线，可以自由移动的矩形导线框abcd靠近长直导线静止放在桌面上。当长直导线中的电流按乙图所示的规律变化时(甲图中电流所示的方向为正方向)，则：

　 A．在t₂时刻，线框内没有电流，线框不受力

B．t₁到t₂时间内，线框内电流的方向为abcda

C．t₁到t₂时间内，线框向右做匀减速直线运动

D．t₁到t₂时间内，线框受到磁场力对其做负功
